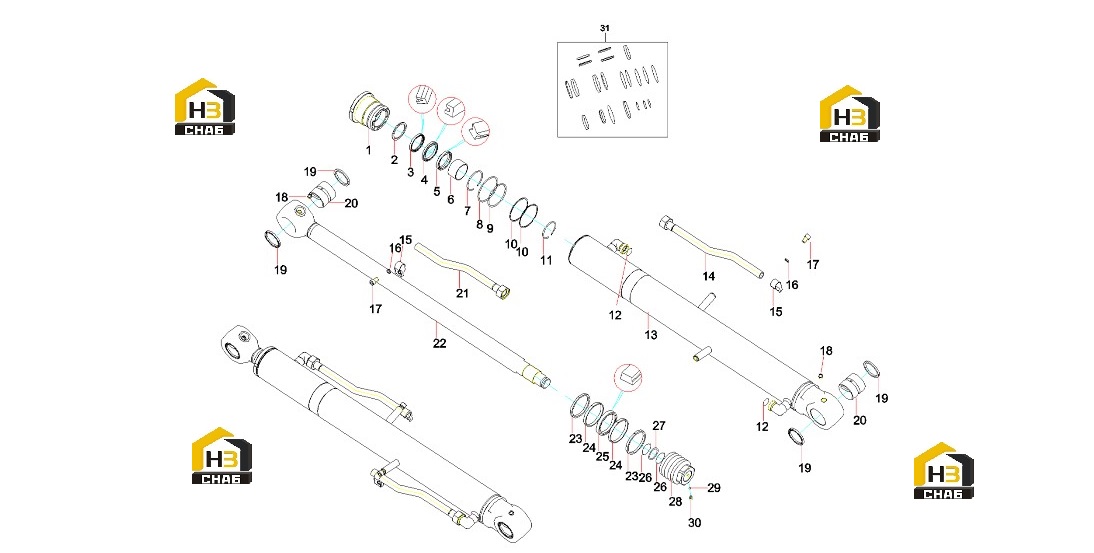

Цилиндр ковша 11694042

← Цилиндр рукояти 11699693 Комплектующие экскаватора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide Sleeve ZX55.3.3A-1

Каталожный номер:11694039

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, bearing

Каталожный номер:B229900006176

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring,seal

Каталожный номер:60035791

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, dust

Каталожный номер:60183934

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cup

Каталожный номер:B230101002163

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retaining

Каталожный номер:A880804040052

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 85x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 79.4x3.1JISB2401

Каталожный номер:A210608000098

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining Ring ZX_DQ85x3.1

Каталожный номер:13254963

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:A210417000109

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-Ring

Каталожный номер:60000846

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder Assem. ZX55.3.3A.2

Каталожный номер:11694048

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Pipe ComponentZX55.3.3A.3

Каталожный номер:11694053

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:2

Примечание:

№ на схеме:16

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, dust

Каталожный номер:A880808070035

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:11699691

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil Pipe ComponentZX55.3.3A.4

Каталожный номер:11694055

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston Rod ZX55.3.3A.1

Каталожный номер:11694045

Комплект:1

Примечание:

№ на схеме:23

Наименование:Anti-pollution loop

Каталожный номер:60192123

Комплект:2

Примечание:

№ на схеме:24

Наименование:UP-ring, guide

Каталожный номер:B230101001878

Комплект:2

Примечание:

№ на схеме:25

Наименование:seal ring

Каталожный номер:60250367

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retaining Ring ZX_DQ45x3.1

Каталожный номер:13254955

Комплект:2

Примечание:

№ на схеме:27

Наименование:Piston ZX55.3.3B-2

Каталожный номер:13093048

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A230101000496

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A880801010041

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bucket Cylinder Repair Kit

Каталожный номер:60266038

Комплект:1

Примечание:
