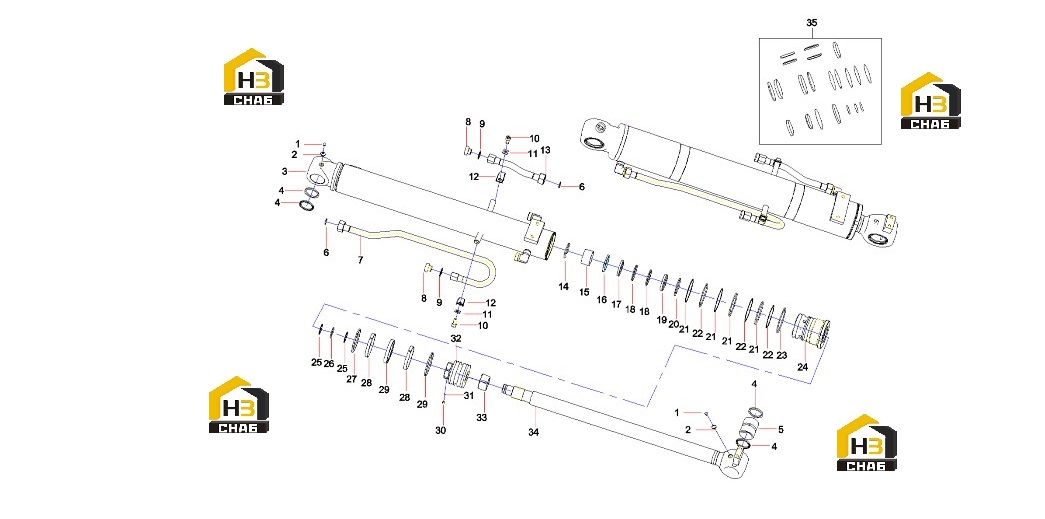

Цилиндр стрелы 11698240

← Клапан управляющий 60247936 Цилиндр рукояти 11699693 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder barrel GP

Каталожный номер:11698246

Комплект:1

Примечание:

№ на схеме:4

Наименование:dust ring

Каталожный номер:60215139

Комплект:4

Примечание:

№ на схеме:5

Наименование:Copper bush ZX55.3.1B-3

Каталожный номер:13326053

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:60000846

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe AS,oil

Каталожный номер:11698254

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug G1/2ZXLS-5

Каталожный номер:13203130

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210434000011

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:11

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder Drum

Каталожный номер:11698252

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:A880804040052

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:A880809020009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal

Каталожный номер:60084610

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, seal

Каталожный номер:60072118

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, bearing

Каталожный номер:A880806030101

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, dust

Каталожный номер:60136781

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer 80GB895.1

Каталожный номер:A210417000006

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A880802040016

Комплект:3

Примечание:

№ на схеме:22

Наименование:Retaining Ring ZX_DQ115x3.1

Каталожный номер:13254936

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring 115x3.55GB3452.1

Каталожный номер:A210609000349

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve,guide

Каталожный номер:11698236

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining Ring ZX_DQ50x3.1

Каталожный номер:13254956

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:a210608000074

Комплект:1

Примечание:

№ на схеме:27

Наименование:Anti-pollution loop

Каталожный номер:60238273

Комплект:2

Примечание:

№ на схеме:28

Наименование:Guide ring

Каталожный номер:60192115

Комплект:2

Примечание:

№ на схеме:29

Наименование:seal ring

Каталожный номер:60250373

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A880801010041

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston ZX55.3.1B-4

Каталожный номер:13129692

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sleeve

Каталожный номер:11472143

Комплект:1

Примечание:

№ на схеме:34

Наименование:Piston Rod ZX55.3.1A.1

Каталожный номер:11698244

Комплект:1

Примечание:

№ на схеме:35

Наименование:Boom Cylinder Repair Kit

Каталожный номер:60266036

Комплект:1

Примечание:
