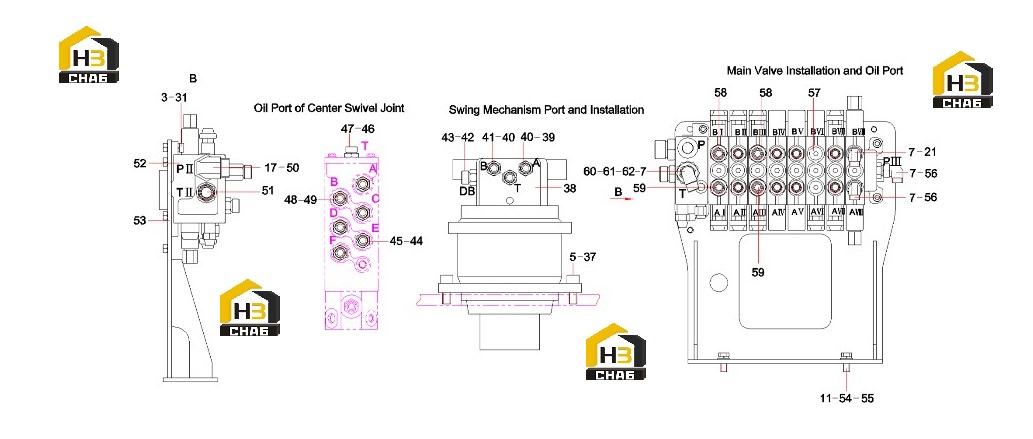

Система гидравлическая (часть2) 13428631

← Система гидравлическая (часть1) 13428631 Комплектующие гидравлического бака 13428631 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000215

Комплект:7

Примечание:

№ на схеме:5

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:10

Примечание:

№ на схеме:7

Наименование:Elbow

Каталожный номер:B210780000025

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:21

Наименование:Connector

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:31

Наименование:Washer

Каталожный номер:24000512

Комплект:9

Примечание:

№ на схеме:37

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:38

Наименование:Reducer GP

Каталожный номер:B229900005731

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector

Каталожный номер:10547806

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:5

Примечание:

№ на схеме:41

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:4

Примечание:

№ на схеме:42

Наименование:Pipe connector

Каталожный номер:21011029

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:A820205002296

Комплект:2

Примечание:

№ на схеме:45

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector

Каталожный номер:A820205002388

Комплект:4

Примечание:

№ на схеме:49

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:50

Наименование:Connector, pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:51

Наименование:Connector, pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:52

Наименование:Valve, main control

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:53

Наименование:Rack, mounting, main valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:54

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:56

Наименование:Connector, pipe

Каталожный номер:B210780000043

Комплект:6

Примечание:

№ на схеме:57

Наименование:Plug, screw

Каталожный номер:B210780001384

Комплект:2

Примечание:

№ на схеме:58

Наименование:Connector

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:59

Наименование:Connector, pipe

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:60

Наименование:Connector, pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:61

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:62

Наименование:Connector, pipe

Каталожный номер:B210780000629

Комплект:1

Примечание:
