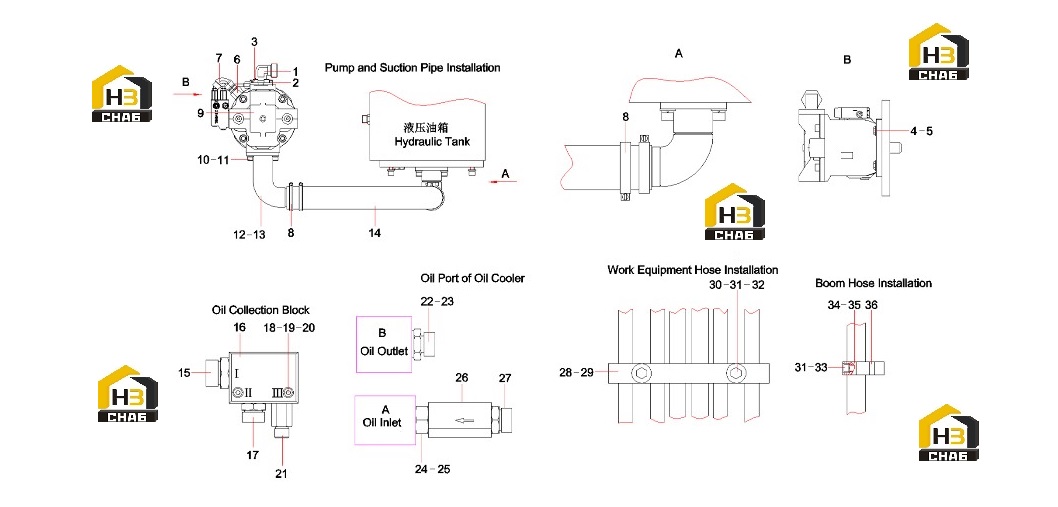

Система гидравлическая (часть1) 13428631

← Противовес 10542509 Система гидравлическая (часть2) 13428631 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Elbow

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:2

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000215

Комплект:7

Примечание:

№ на схеме:4

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:10

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:7

Наименование:Elbow

Каталожный номер:B210780000025

Комплект:6

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pump, plunger

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:10

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:12

Наименование:oil suction tube SY55C9I3R.1.2.6

Каталожный номер:13705863

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, oil suction

Каталожный номер:11147325

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:16

Наименование:Block, oil collection

Каталожный номер:11147386

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:18

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:22

Наименование:Connector

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:26

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clip, hose

Каталожный номер:10541232

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plate, pressure

Каталожный номер:10541233

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000512

Комплект:9

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:34

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:35

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:36

Наименование:Plate, pressure

Каталожный номер:10542627

Комплект:2

Примечание:
