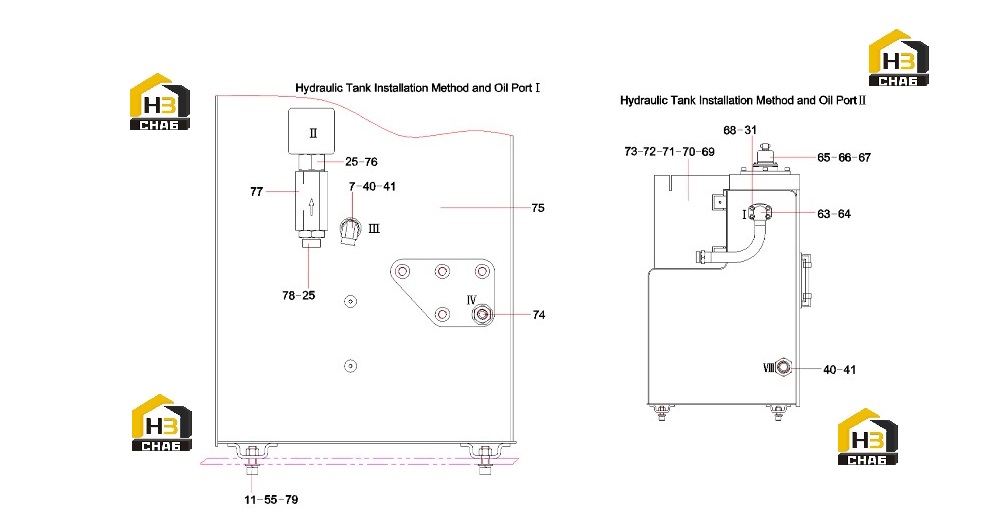

Комплектующие гидравлического бака 13428631

← Система гидравлическая (часть2) 13428631 Схема гидравлической системы 13428631 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:Elbow

Каталожный номер:B210780000025

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:25

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000512

Комплект:9

Примечание:

№ на схеме:40

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:5

Примечание:

№ на схеме:41

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:4

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:63

Наименование:Pipe, oil return

Каталожный номер:11147398

Комплект:1

Примечание:

№ на схеме:64

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:65

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:66

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:67

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:68

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:69

Наименование:Sponge ISY55C3K2R.1.2.15-1B

Каталожный номер:13149492

Комплект:1

Примечание:

№ на схеме:70

Наименование:Sponge ISY55C3I2R.1.2-10

Каталожный номер:12546487

Комплект:1

Примечание:

№ на схеме:71

Наименование:Sponge IISY55C3I2R.1.2.11

Каталожный номер:12546512

Комплект:1

Примечание:

№ на схеме:72

Наименование:Sponge

Каталожный номер:11148288

Комплект:1

Примечание:

№ на схеме:73

Наименование:Sponge IISY55C3I2R.1.2.12

Каталожный номер:12546522

Комплект:1

Примечание:

№ на схеме:74

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:1

Примечание:

№ на схеме:75

Наименование:Hydraulic Fuel Tank Assy.

Каталожный номер:13146880

Комплект:1

Примечание:

№ на схеме:76

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:77

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:78

Наименование:Connector

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:79

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:
