Компоненты поворотной платформы (часть2) 13412100

Компоненты поворотной платформы (часть2) 13412100

← Компоненты поворотной платформы (часть1) 13412100 Система гидравлическая пилотная 13428780 →

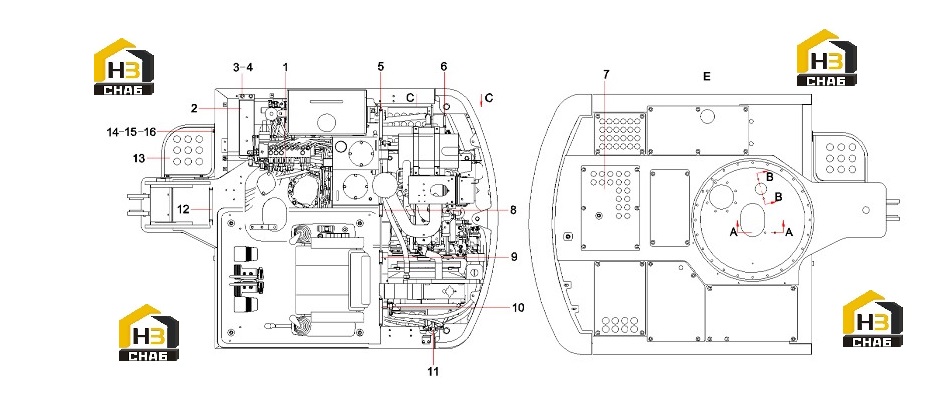

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hydraulic main pipeline
Каталожный номер:13428631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:ToolboxSY60C1I2R.1.12A
Каталожный номер:11959389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB1230
Каталожный номер:A210491000120
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sheath
Каталожный номер:11225691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sheath
Каталожный номер:11133753
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate AS, sealing
Каталожный номер:11142074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sheath
Каталожный номер:11225692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sheath
Каталожный номер:11225693
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sheath
Каталожный номер:11225694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Air conditioning system
Каталожный номер:11178836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sheath
Каталожный номер:10613200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket, grease bucket
Каталожный номер:10944984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M12x25GB5783 10.9
Каталожный номер:A210111000101
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:24000513
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000639
Комплект:11
Примечание:
