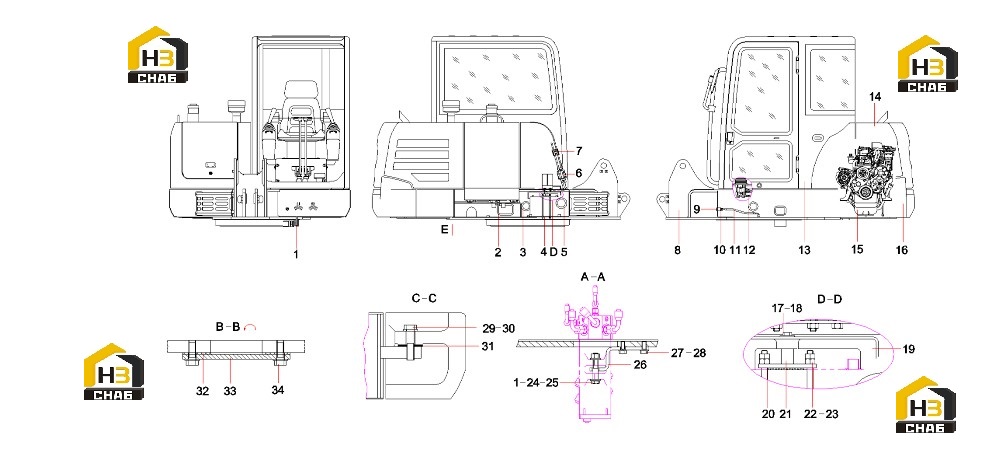

Компоненты поворотной платформы (часть1) 13412100

← Компоненты основные экскаватора 13092999 sy55c9 Компоненты поворотной платформы (часть2) 13412100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x90GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:25

Примечание:

№ на схеме:2

Наименование:Sheath

Каталожный номер:10613201

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sheath

Каталожный номер:11225695

Комплект:4

Примечание:

№ на схеме:4

Наименование:Strip, retaining, battery

Каталожный номер:11225713

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sheath

Каталожный номер:A820606030918

Комплект:1

Примечание:

№ на схеме:6

Наименование:fixed frameSY55C.1.6.33

Каталожный номер:12655338

Комплект:1

Примечание:

№ на схеме:7

Наименование:grease gun clipSY55C.1.6.34

Каталожный номер:12655827

Комплект:1

Примечание:

№ на схеме:8

Наименование:Revolving Frame SY55C9I3R.1.1A

Каталожный номер:13430279

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205000858

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000977

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot Pipeline SY55C9I3R.1.4

Каталожный номер:13428780

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cab GP

Каталожный номер:12088849

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover GP

Каталожный номер:11147622

Комплект:1

Примечание:

№ на схеме:15

Наименование:power system SY55C9I3R.1.3A

Каталожный номер:13398268

Комплект:1

Примечание:

№ на схеме:16

Наименование:Counterweight GP

Каталожный номер:10542509

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cover, battery

Каталожный номер:11685533

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, pressure, battery

Каталожный номер:10569316

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, pressure, battery

Каталожный номер:11587179

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:23

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, retaining

Каталожный номер:12063689

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M14x30GB5783 10.9

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M24x100GB5782 10.9

Каталожный номер:A210110000239

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:3

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:A820101327187

Комплект:15

Примечание:

№ на схеме:32

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:
