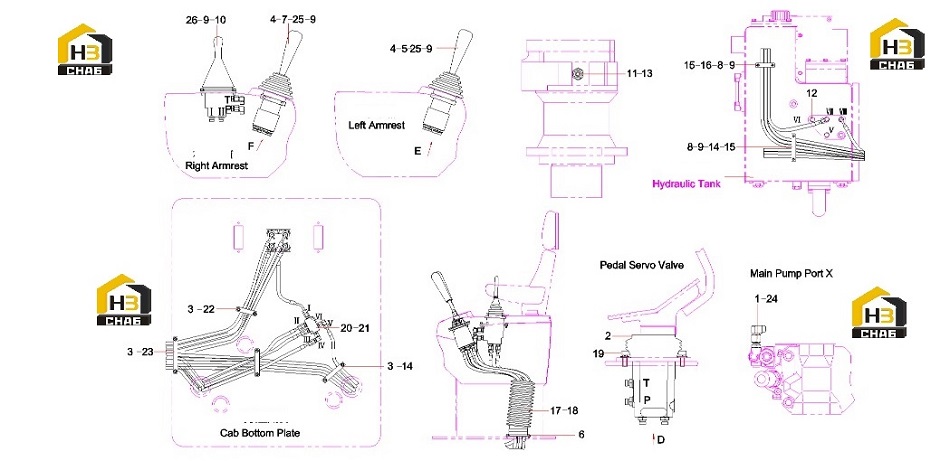

Система гидравлическая пилотная 13428780

← Компоненты поворотной платформы (часть2) 13412100 Компоненты пилотной гидравлической системы 13428780 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:22

Примечание:

№ на схеме:2

Наименование:Valve, foot

Каталожный номер:B220401000623

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:18

Примечание:

№ на схеме:4

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:7

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60060564

Комплект:14

Примечание:

№ на схеме:10

Наименование:Valve, pilot

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000844

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, screw

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:13

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:10735444

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:10735443

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange

Каталожный номер:11035346

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:20

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:10735417

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clamp, pipe

Каталожный номер:10735452

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe connector

Каталожный номер:23000531

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:26

Наименование:Screw M6x10GB70.1

Каталожный номер:A210204000172

Комплект:2

Примечание:
