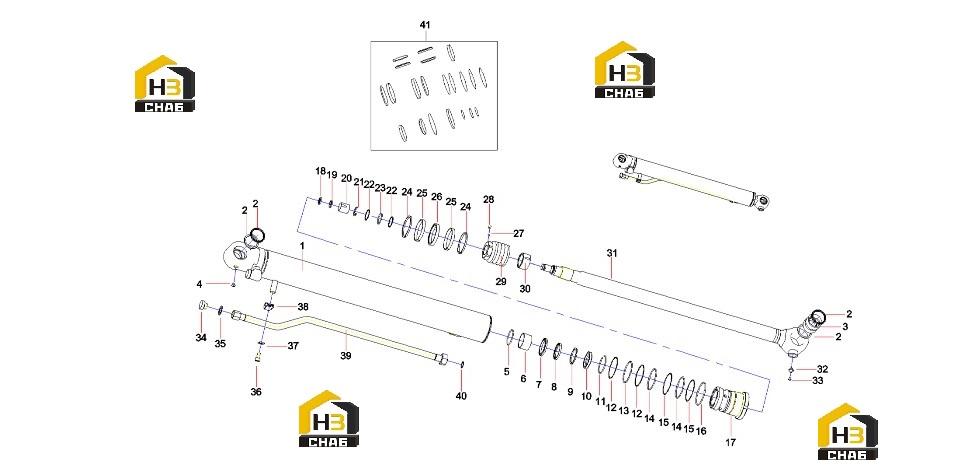

Цилиндр рукояти 13286928

← Цилиндр стрелы 13286585 Цилиндр ковша 13289526 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Assem. ZX50.3.2.2

Каталожный номер:13286918

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bush ZX50.3.2-3

Каталожный номер:13286916

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing, guide

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve

Каталожный номер:A880809020011

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring,seal

Каталожный номер:60084606

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, seal

Каталожный номер:60072116

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring - Bearing

Каталожный номер:A880806030103

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60136779

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retainer

Каталожный номер:A210417000005

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining Ring ZX_DQ80x3.1

Каталожный номер:13254962

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring 74.4x3.1JISB2401

Каталожный номер:A210608000089

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 73x3.55GB3452.1

Каталожный номер:A210609000077

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, retainer

Каталожный номер:B210491000007

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 80x3.55GB3452.1

Каталожный номер:A210609000079

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve - Guide

Каталожный номер:11473984

Комплект:1

Примечание:

№ на схеме:18

Наименование:Key

Каталожный номер:11473426

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring,retainer

Каталожный номер:11623219

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:11473425

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring - Retaining

Каталожный номер:11473393

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retaining Ring ZX_DQ40x3.1

Каталожный номер:13254954

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A210608000068

Комплект:1

Примечание:

№ на схеме:24

Наименование:Anti-pollution loop

Каталожный номер:60238275

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring, guide

Каталожный номер:B230101000196

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring,seal

Каталожный номер:60087463

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ball, steel

Каталожный номер:24001153

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Piston ZX65.3.3B-4

Каталожный номер:13134556

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sleeve

Каталожный номер:11473967

Комплект:1

Примечание:

№ на схеме:31

Наименование:Piston Rod ZX50.3.2.1

Каталожный номер:13286915

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cap, protective, nipple, grease

Каталожный номер:A290000001564

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw plug G1/2ZXLS-5

Каталожный номер:13203130

Комплект:2

Примечание:

№ на схеме:35

Наименование:sealing cushionMFD-1

Каталожный номер:13203128

Комплект:2

Примечание:

№ на схеме:36

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:37

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:1

Примечание:

№ на схеме:39

Наименование:Oil tube component ZX50.3.2.3

Каталожный номер:13286912

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-Ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:41

Наименование:Arm Cylinder Repair Kit

Каталожный номер:60295020

Комплект:1

Примечание:
