Цилиндр стрелы 13286585

← Комплектующие редуктора 60255065 Цилиндр рукояти 13286928 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

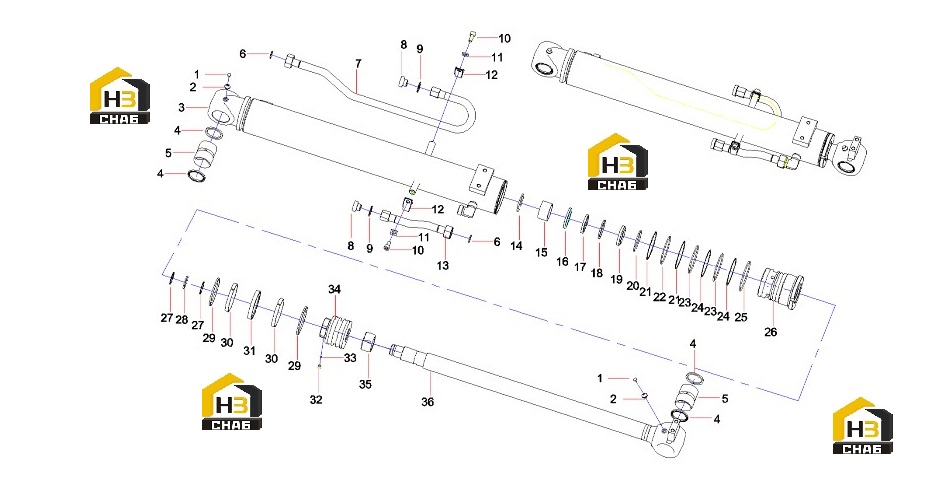

№ на схеме:1

Наименование:Cap, protective, nipple, grease

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder Assem. ZX50.3.1.2

Каталожный номер:13285602

Комплект:1

Примечание:

№ на схеме:4

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bush ZX50.3.1-3

Каталожный номер:13285585

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:60000846

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cylinder Drum Component

Каталожный номер:13285604

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug G1/2ZXLS-5

Каталожный номер:13203130

Комплект:2

Примечание:

№ на схеме:9

Наименование:sealing cushionMFD-1

Каталожный номер:13203128

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:11

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder Drum Component

Каталожный номер:13286576

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:A880809020011

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring,seal

Каталожный номер:60084606

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, seal

Каталожный номер:60072116

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring - Bearing

Каталожный номер:A880806030103

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, dust

Каталожный номер:60136779

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer

Каталожный номер:A210417000005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retaining Ring ZX_DQ90x3.1

Каталожный номер:13254964

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 82.5x3.55GB3452.1

Каталожный номер:A210609000166

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:B210491000008

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210608000093

Комплект:1

Примечание:

№ на схеме:26

Наименование:Guide Sleeve ZX50.3.1-2

Каталожный номер:13285584

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining Ring ZX_DQ40x3.1

Каталожный номер:13254954

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A210608000068

Комплект:1

Примечание:

№ на схеме:29

Наименование:Anti-pollution loop

Каталожный номер:60192125

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring,guide

Каталожный номер:60192112

Комплект:2

Примечание:

№ на схеме:31

Наименование:seal ring

Каталожный номер:60250368

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:34

Наименование:Piston ZX50.3.1-1

Каталожный номер:13285583

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sleeve

Каталожный номер:11473967

Комплект:1

Примечание:

№ на схеме:36

Наименование:Piston Rod ZX50.3.1.1

Каталожный номер:13285591

Комплект:1
