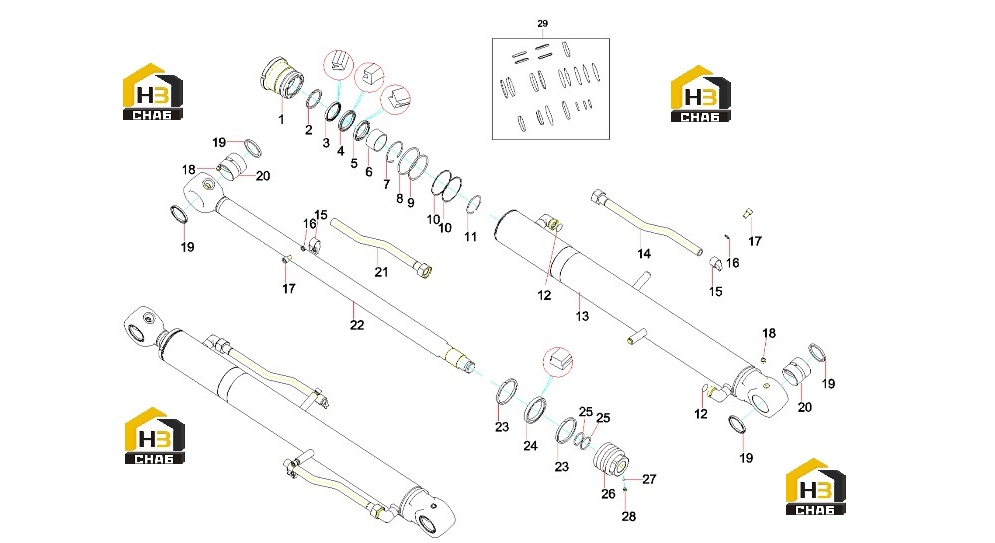

Цилиндр ковша 13289526

← Цилиндр рукояти 13286928 Цилиндр отвала 13290780 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide Sleeve ZX50.3.3-2

Каталожный номер:13289525

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, bearing

Каталожный номер:60035652

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring,seal

Каталожный номер:60035790

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal ring

Каталожный номер:60184737

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust Ring

Каталожный номер:60184718

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cup

Каталожный номер:60035658

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:21011012

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101001396

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retainer

Каталожный номер:B229900002322

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-Ring

Каталожный номер:60000846

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder Assem. ZX50.3.3.2

Каталожный номер:13289531

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Pipe Component ZX50.3.3.3

Каталожный номер:13289536

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:2

Примечание:

№ на схеме:16

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:19

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bush ZX50.3.2-3

Каталожный номер:13286916

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil Pipe Component ZX50.3.3.4

Каталожный номер:13289538

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston Rod ZX50.3.3.1

Каталожный номер:13289529

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, guide

Каталожный номер:B230101000110

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal, OK-ring 70x51.7x7

Каталожный номер:B230101000191

Комплект:1

Примечание:

№ на схеме:25

Наименование:Piston ZX50.3.3-1

Каталожный номер:13289524

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101001214

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A880801010041

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bucket Cylinder Repair Kit

Каталожный номер:60295011

Комплект:1

Примечание:
