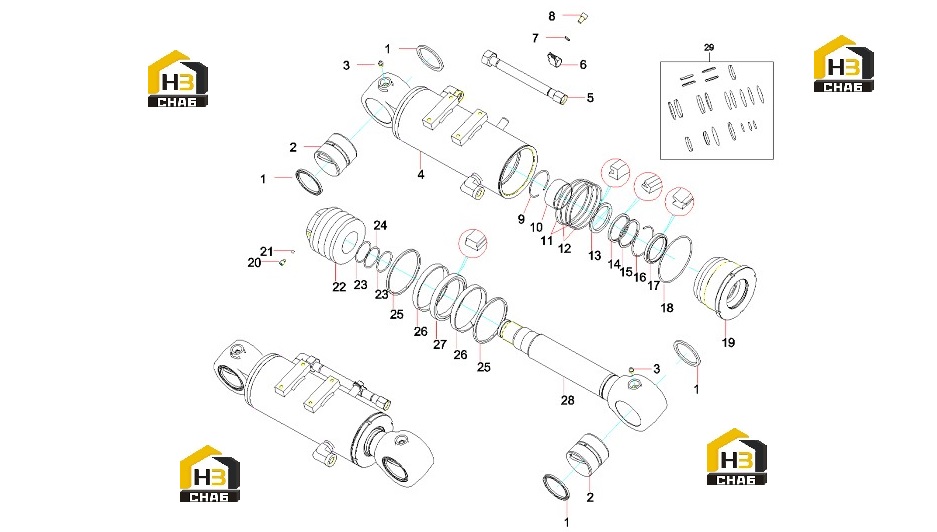

Цилиндр отвала 13290780

← Цилиндр ковша 13289526 Шарнир центральный 60167638 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring - Dust

Каталожный номер:A880808070033

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11694457

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder assem ZX50.3.4.2

Каталожный номер:13290735

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder Drum Component

Каталожный номер:13290332

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp，tube

Каталожный номер:11647963

Комплект:1

Примечание:

№ на схеме:7

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:A210417000109

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cup

Каталожный номер:B230101002163

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000083

Комплект:2

Примечание:

№ на схеме:12

Наименование:Retaining Ring ZX_DQ95x3.1

Каталожный номер:13254965

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring,seal

Каталожный номер:60035791

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, bearing

Каталожный номер:B229900006176

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:A880804040052

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, dust

Каталожный номер:60183934

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring 95x3.55GB3452.1

Каталожный номер:A210609000088

Комплект:1

Примечание:

№ на схеме:19

Наименование:de sleeve ZX50.3.4-2

Каталожный номер:13290326

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A880801010041

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston ZX50.3.4-1

Каталожный номер:13290325

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining Ring ZX_DQ45x3.1

Каталожный номер:13254955

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:A230101000496

Комплект:1

Примечание:

№ на схеме:25

Наименование:Anti-pollution loop

Каталожный номер:60192121

Комплект:2

Примечание:

№ на схеме:26

Наименование:Guide ring

Каталожный номер:60192113

Комплект:2

Примечание:

№ на схеме:27

Наименование:seal ring

Каталожный номер:60250369

Комплект:1

Примечание:

№ на схеме:28

Наименование:Piston Rod ZX50.3.4.1

Каталожный номер:13290730

Комплект:1

Примечание:

№ на схеме:29

Наименование:Blade Cylinder Repair Kit

Каталожный номер:60295054

Комплект:1

Примечание:
