Система электрическая гидронасоса 13304260

Система электрическая гидронасоса 13304260

← Система электрическая 13304259 Система электрическая экскаватора 13304261 →

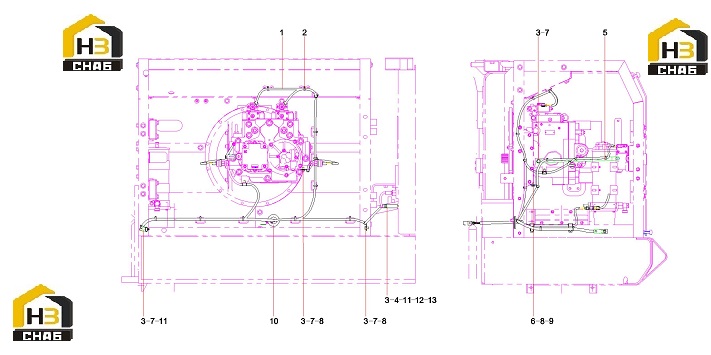

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pump room Harness
Каталожный номер:13421288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strap, nylon
Каталожный номер:A239900000065
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000637
Комплект:7
Примечание:10GB97.1
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000512
Комплект:1
Примечание:10GB93
0 ₽
шт
№ на схеме:5
Наименование:Proportional valve harness fixed
Каталожный номер:13309252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M8×16GB5783 10.9
Каталожный номер:A210111000342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10×16GB5783 10.9
Каталожный номер:A210111000195
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp, harness
Каталожный номер:60086353
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000633
Комплект:1
Примечание:8GB97.1
0 ₽
шт
№ на схеме:10
Наименование:Jacket, rubber
Каталожный номер:11169936
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clip
Каталожный номер:11400099
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube
Каталожный номер:11166822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M10×80GB5783-00 10.9
Каталожный номер:A210111000295
Комплект:1
Примечание:
