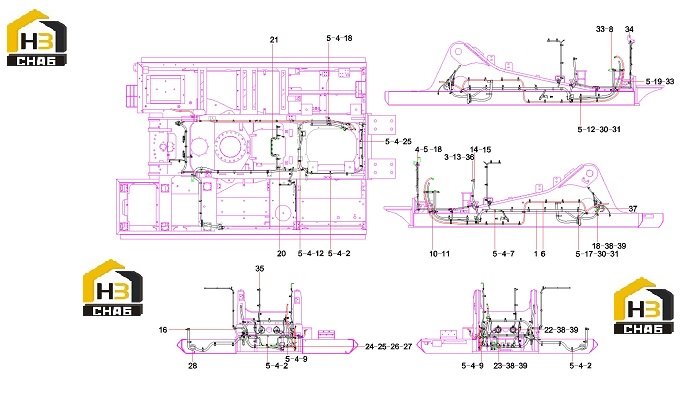

Система электрическая экскаватора 13304261

← Система электрическая гидронасоса 13304260 Система электрическая стрелы 13304262 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Vehicle Body Harness

Каталожный номер:13421289

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:28

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:24

Примечание:

№ на схеме:4

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:75

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:85

Примечание:10GB97.1

№ на схеме:6

Наименование:Power Supply Line

Каталожный номер:60242056

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:8

Наименование:Harness support

Каталожный номер:13514948

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M5×12GB818

Каталожный номер:A210210000003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 5GB97.1

Каталожный номер:A210405000005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:6

Примечание:

№ на схеме:18

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:4

Примечание:

№ на схеме:19

Наименование:Compressor Harness fixed frame

Каталожный номер:13300273

Комплект:1

Примечание:

№ на схеме:20

Наименование:Frame, fixing, wire clip

Каталожный номер:11768685

Комплект:4

Примечание:

№ на схеме:21

Наименование:proportional valve Harness fixed

Каталожный номер:13299984

Комплект:1

Примечание:

№ на схеме:22

Наименование:Electric horn

Каталожный номер:60202066

Комплект:1

Примечание:B36

№ на схеме:23

Наименование:Electric horn

Каталожный номер:60202067

Комплект:1

Примечание:B36

№ на схеме:24

Наименование:the clamp for connecter of

Каталожный номер:12060843

Комплект:1

Примечание:

№ на схеме:25

Наименование:The Bracket for connecter of

Каталожный номер:12060897

Комплект:2

Примечание:

№ на схеме:26

Наименование:The Bracket for connecter of

Каталожный номер:12061491

Комплект:1

Примечание:

№ на схеме:27

Наименование:the clamp of swpSY215CAI4K.5

Каталожный номер:12061200

Комплект:1

Примечание:

№ на схеме:28

Наименование:Jacket, rubber

Каталожный номер:11169935

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10×80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:4

Примечание:

№ на схеме:31

Наименование:Tube

Каталожный номер:11166822

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:34

Наименование:Electromagnetism pump switch

Каталожный номер:13514525

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rubber protective sleeve Ⅳ

Каталожный номер:13420576

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw M6×16GB818

Каталожный номер:A210210000008

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plug-IN mounting support

Каталожный номер:13300235

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8×25GB5783 10.9

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:8GB97.1
