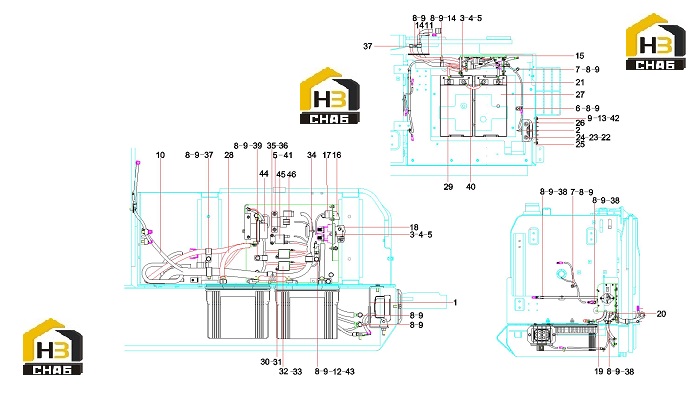

Система электрическая 13304259

← Система электрическая кабины 13304258 Система электрическая 13304259 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Platform lamp support

Каталожный номер:13307242

Комплект:1

Примечание:

№ на схеме:2

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M8×25GB70.1 10.9

Каталожный номер:A210204000341

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:8GB93

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:8GB97.1

№ на схеме:6

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:18

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:20

Примечание:10GB97.1

№ на схеме:10

Наименование:Tool box Harness

Каталожный номер:13421287

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber protective sleeve

Каталожный номер:13300188

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60149605

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:15

Наименование:Switch box SY485C1I3KH.5.2.2a

Каталожный номер:13416828

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover, protection, switch

Каталожный номер:60041443

Комплект:1

Примечание:

№ на схеме:17

Наименование:Switch, emergency stop

Каталожный номер:12025701

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rotary Switch

Каталожный номер:60235464

Комплект:1

Примечание:880175

№ на схеме:19

Наименование:power cable

Каталожный номер:60043436

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cable,power supply

Каталожный номер:60043438

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M12×30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:24

Наименование:Washer

Каталожный номер:24000513

Комплект:2

Примечание:12GB93

№ на схеме:25

Наименование:lamp cover SY485C1I3KH.1.6.25

Каталожный номер:13423745

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lamp, working

Каталожный номер:60232826

Комплект:1

Примечание:

№ на схеме:27

Наименование:Battery

Каталожный номер:60236171

Комплект:2

Примечание:

№ на схеме:28

Наименование:Line, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw M4×12GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:32

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:2

Примечание:

№ на схеме:33

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:4

Примечание:

№ на схеме:34

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:7

Примечание:

№ на схеме:35

Наименование:Screw M6×16GB818

Каталожный номер:A210210000008

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:37

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:38

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041901

Комплект:2

Примечание:

№ на схеме:39

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:40

Наименование:Battery positive and negative

Каталожный номер:13632775

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw M8×16GB818

Каталожный номер:A210210000019

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:10GB93

№ на схеме:43

Наименование:Clip

Каталожный номер:11400099

Комплект:1

Примечание:

№ на схеме:44

Наименование:Relay,battery

Каталожный номер:60016664

Комплект:1

Примечание:

№ на схеме:45

Наименование:glow relay

Каталожный номер:60250936

Комплект:1

Примечание:

№ на схеме:46

Наименование:Relay,motor,start

Каталожный номер:60097565

Комплект:1

Примечание:
