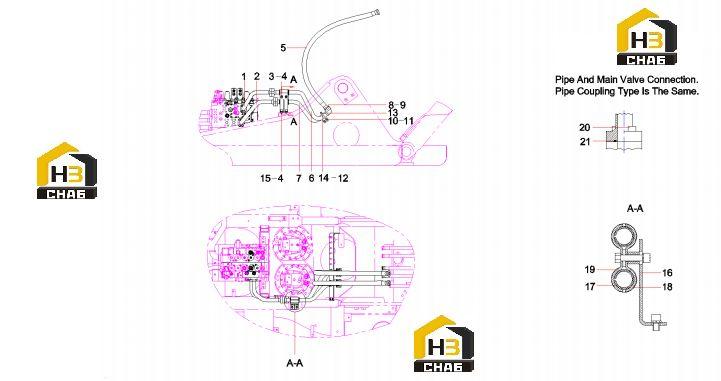

Трубопровод ковша 12055946

← Трубопровод стрелы 12079412 Клапан многоходовой b220401001326 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube, bucket

Каталожный номер:12049851

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube, bucket

Каталожный номер:12049211

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M16×70GB70.1 10.9

Каталожный номер:A210204000155

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:60016274

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tube, bucket

Каталожный номер:12050176

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube, bucket

Каталожный номер:12049740

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:16

Примечание:

№ на схеме:9

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:10

Наименование:Screw M16×1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:12

Наименование:U-bolt

Каталожный номер:A820301021217

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate, bent

Каталожный номер:11117298

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:15

Наименование:Screw M16×25

Каталожный номер:A313041602516

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:11167758

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:11168201

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:11167592

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clip

Каталожный номер:11167687

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:16

Примечание:

№ на схеме:21

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:
