Клапан многоходовой b220401001326

Клапан многоходовой b220401001326

← Трубопровод ковша 12055946 Компоненты клапана (часть 1) b220401001326 →

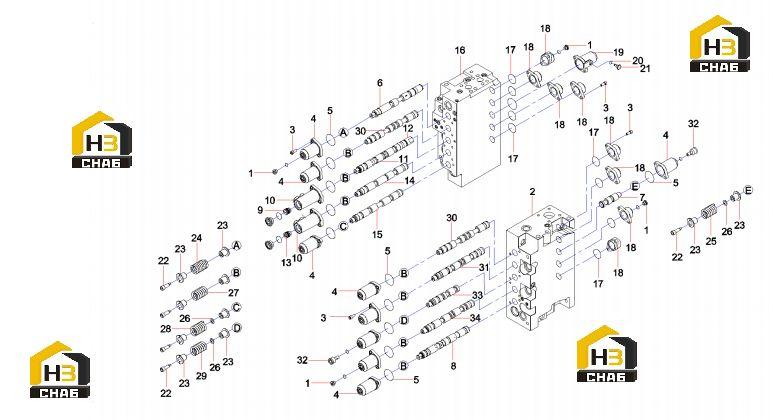

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug
Каталожный номер:60008713
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Housing
Каталожный номер:60075598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M10×25GB70.1 10.9
Каталожный номер:23000066
Комплект:40
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover, valve
Каталожный номер:60075555
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:A210608000078
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Stem, valve
Каталожный номер:60075573
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Stem, valve
Каталожный номер:60075567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Stem, valve
Каталожный номер:60075574
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rod, limit valve
Каталожный номер:60075580
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover, valve
Каталожный номер:60075558
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Stem, valve
Каталожный номер:60075564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Stem, valve
Каталожный номер:60075563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rod, limit valve
Каталожный номер:60075579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Stem, valve
Каталожный номер:60075570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Stem, valve
Каталожный номер:60075568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Housing
Каталожный номер:60075599
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:A210608000074
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Cover, valve
Каталожный номер:60075556
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Cover, valve
Каталожный номер:60075560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:60030613
Комплект:3
Примечание:10.8×2.4JISB2401
0 ₽
шт
№ на схеме:21
Наименование:Cover, valve
Каталожный номер:60075551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bar, fixing
Каталожный номер:60075543
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Seat, spring
Каталожный номер:60075593
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Spring
Каталожный номер:60075586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Spring
Каталожный номер:60075585
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Gasket
Каталожный номер:60075538
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Spring
Каталожный номер:60075584
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Spring
Каталожный номер:60075590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Spring
Каталожный номер:60075588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Stem, valve
Каталожный номер:60075566
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Stem, valve
Каталожный номер:60075571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Adapter
Каталожный номер:60075594
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Stem, valve
Каталожный номер:60075569
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Stem, valve
Каталожный номер:60075572
Комплект:1
Примечание:
