Трубопровод стрелы 12079412

Трубопровод стрелы 12079412

← Трубопровод гидравлической системы 11169926 Трубопровод ковша 12055946 →

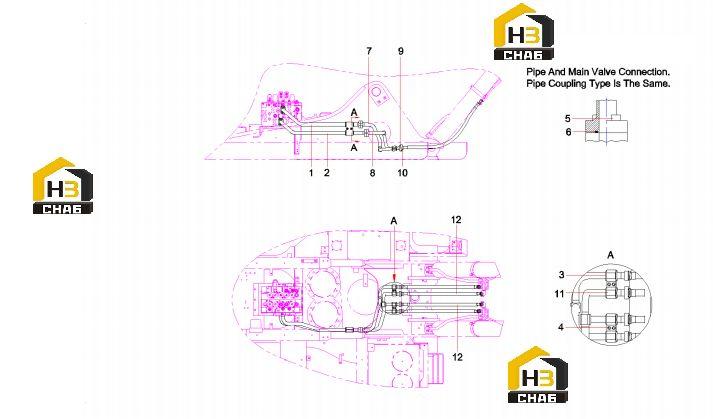

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe, boom
Каталожный номер:12050852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe, boom
Каталожный номер:12050993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gasket, rubber
Каталожный номер:A820606020470
Комплект:4
Примечание:φ34
0 ₽
шт
№ на схеме:4
Наименование:Screw M10×45GB70.1 10.9
Каталожный номер:A210204000364
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M14×45GB70.1 10.9
Каталожный номер:A210204000454
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring 40.7×3.5JISB2401
Каталожный номер:B230101000578
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tube, steel?
Каталожный номер:12230403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tube, steel?
Каталожный номер:12230768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange, split
Каталожный номер:B210780000244
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M10×40GB70.1 10.9
Каталожный номер:A210204000355
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp, pipe
Каталожный номер:A820199003223
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:B230103004831
Комплект:4
Примечание:
