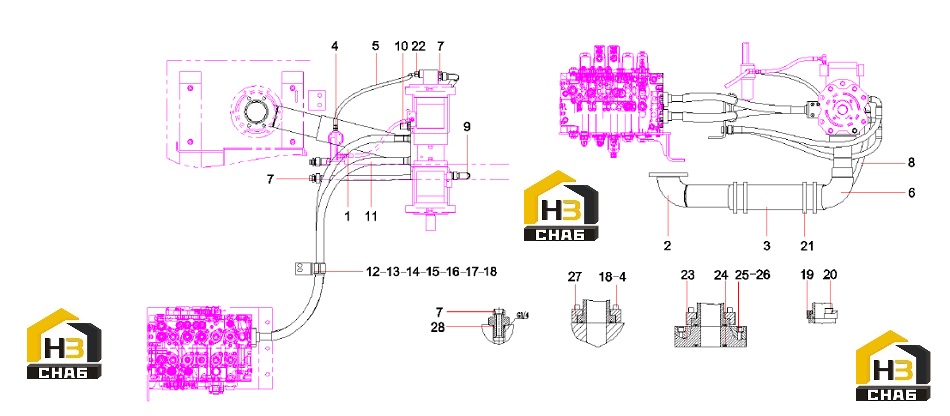

Трубопровод для впуска масла 12764812

← Трубопровод возврата масла 12315456 Насос плунжерный 60217062 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103004086

Комплект:1

Примечание:

№ на схеме:2

Наименование:Elbow, tank end

Каталожный номер:11167530

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, oil suction

Каталожный номер:11622168

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:60088692

Комплект:1

Примечание:

№ на схеме:6

Наименование:Elbow, pump end

Каталожный номер:11167508

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000942

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103004318

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103002446

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60213511

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60148326

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:12323857

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:11206201

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:12546994

Комплект:2

Примечание:φ38

№ на схеме:15

Наименование:Plate

Каталожный номер:12359804

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:19

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:24

Примечание:

№ на схеме:21

Наименование:Anchor ear, T-type

Каталожный номер:A229900003293

Комплект:4

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:23

Наименование:Adapter

Каталожный номер:11285306

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000261

Комплект:8

Примечание:

№ на схеме:27

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:28

Наименование:O-ring 23.7×3.5JISB2401

Каталожный номер:B230101000356

Комплект:6

Примечание:
