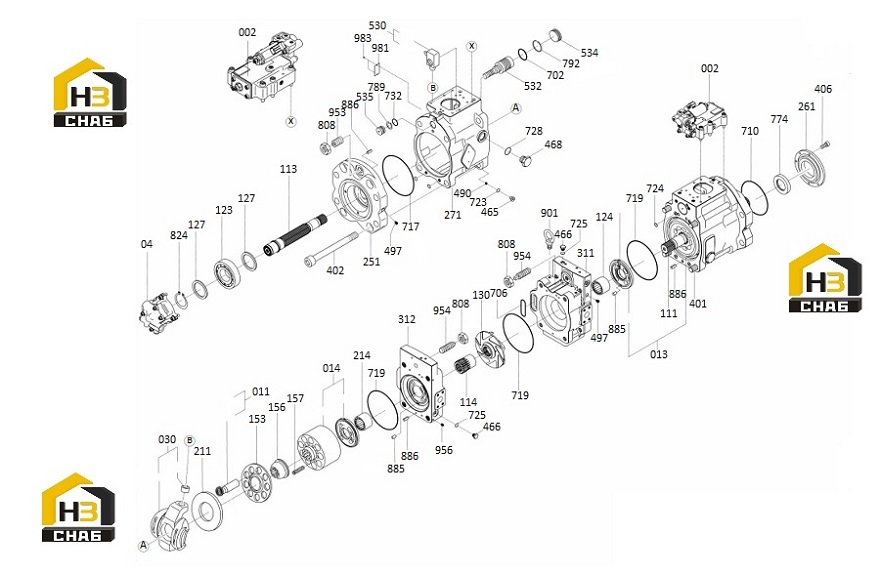

Насос плунжерный 60217062

← Трубопровод для впуска масла 12764812 Комплектующие насоса 60015495 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Regulator

Каталожный номер:60318850

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pump, gear

Каталожный номер:60015495

Комплект:1

Примечание:

№ на схеме:11

Наименование:assembly piston

Каталожный номер:60212492

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder body GP

Каталожный номер:60015799

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder body GP

Каталожный номер:60015798

Комплект:1

Примечание:

№ на схеме:30

Наименование:Swash plate GP

Каталожный номер:60117806

Комплект:2

Примечание:

№ на схеме:111

Наименование:Shaft, drive

Каталожный номер:60075452

Комплект:1

Примечание:

№ на схеме:113

Наименование:Shaft, drive

Каталожный номер:60075453

Комплект:1

Примечание:

№ на схеме:114

Наименование:Coupler, spline

Каталожный номер:60075431

Комплект:1

Примечание:

№ на схеме:123

Наименование:Bearingroller

Каталожный номер:60314839

Комплект:2

Примечание:

№ на схеме:124

Наименование:Bearing, rear

Каталожный номер:60006939

Комплект:2

Примечание:

№ на схеме:127

Наименование:Washer, bearing

Каталожный номер:60075476

Комплект:3

Примечание:

№ на схеме:130

Наименование:Vane, boosting

Каталожный номер:60075469

Комплект:1

Примечание:

№ на схеме:153

Наименование:Plate, pressure

Каталожный номер:60075467

Комплект:2

Примечание:

№ на схеме:156

Наименование:Bushing, spherical

Каталожный номер:60015817

Комплект:2

Примечание:

№ на схеме:157

Наименование:Spring

Каталожный номер:60054345

Комплект:18

Примечание:

№ на схеме:211

Наименование:Plate, sliding

Каталожный номер:60015757

Комплект:2

Примечание:

№ на схеме:251

Наименование:Support

Каталожный номер:60318851

Комплект:2

Примечание:

№ на схеме:261

Наименование:Cover, oil seal

Каталожный номер:60075480

Комплект:1

Примечание:

№ на схеме:271

Наименование:Casing

Каталожный номер:60318852

Комплект:2

Примечание:

№ на схеме:311

Наименование:Cover

Каталожный номер:60318853

Комплект:1

Примечание:

№ на схеме:312

Наименование:Cover

Каталожный номер:60318854

Комплект:1

Примечание:

№ на схеме:401

Наименование:Screw

Каталожный номер:60075438

Комплект:4

Примечание:

№ на схеме:402

Наименование:Bolt

Каталожный номер:60075439

Комплект:4

Примечание:

№ на схеме:406

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:465

Наименование:Plug

Каталожный номер:60100467

Комплект:4

Примечание:

№ на схеме:466

Наименование:Plug

Каталожный номер:60008724

Комплект:4

Примечание:

№ на схеме:468

Наименование:Plug

Каталожный номер:60008725

Комплект:4

Примечание:

№ на схеме:490

Наименование:Setscrew

Каталожный номер:60008728

Комплект:4

Примечание:

№ на схеме:497

Наименование:Plug

Каталожный номер:60224866

Комплект:28

Примечание:

№ на схеме:530

Наименование:Pin GP

Каталожный номер:60125202

Комплект:2

Примечание:

№ на схеме:532

Наименование:Plunger, servo

Каталожный номер:60075455

Комплект:2

Примечание:

№ на схеме:534

Наименование:Post, bumping

Каталожный номер:60075377

Комплект:2

Примечание:

№ на схеме:535

Наименование:Post, bumping

Каталожный номер:60075376

Комплект:2

Примечание:

№ на схеме:702

Наименование:O-ring

Каталожный номер:60093160

Комплект:2

Примечание:

№ на схеме:706

Наименование:O-Ring

Каталожный номер:60150563

Комплект:1

Примечание:

№ на схеме:710

Наименование:O-ring

Каталожный номер:60125207

Комплект:1

Примечание:

№ на схеме:717

Наименование:O-ring

Каталожный номер:60125209

Комплект:2

Примечание:

№ на схеме:719

Наименование:O-ring

Каталожный номер:60075477

Комплект:3

Примечание:

№ на схеме:723

Наименование:Seal, O-ring

Каталожный номер:60038716

Комплект:4

Примечание:

№ на схеме:724

Наименование:O Ring

Каталожный номер:60224870

Комплект:15

Примечание:

№ на схеме:725

Наименование:Seal, O-ring

Каталожный номер:60038712

Комплект:10

Примечание:

№ на схеме:728

Наименование:O-ring

Каталожный номер:60039422

Комплект:4

Примечание:

№ на схеме:732

Наименование:O-ring

Каталожный номер:60125208

Комплект:2

Примечание:

№ на схеме:774

Наименование:Seal, oil

Каталожный номер:60075479

Комплект:1

Примечание:

№ на схеме:789

Наименование:Ring, retaining

Каталожный номер:60075424

Комплект:2

Примечание:

№ на схеме:792

Наименование:Ring, retaining

Каталожный номер:60075423

Комплект:2

Примечание:

№ на схеме:808

Наименование:Nut

Каталожный номер:60314869

Комплект:4

Примечание:

№ на схеме:824

Наименование:Clip

Каталожный номер:B229900005997

Комплект:2

Примечание:

№ на схеме:885

Наименование:Pin

Каталожный номер:60075461

Комплект:2

Примечание:

№ на схеме:886

Наименование:Pin

Каталожный номер:60008878

Комплект:5

Примечание:

№ на схеме:901

Наименование:Ring, lifting

Каталожный номер:60075426

Комплект:2

Примечание:

№ на схеме:953

Наименование:Rod, threaded

Каталожный номер:60075441

Комплект:2

Примечание:

№ на схеме:954

Наименование:Rod, screw

Каталожный номер:60075440

Комплект:2

Примечание:

№ на схеме:956

Наименование:Screw

Каталожный номер:60318855

Комплект:4

Примечание:

№ на схеме:981

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:983

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:
