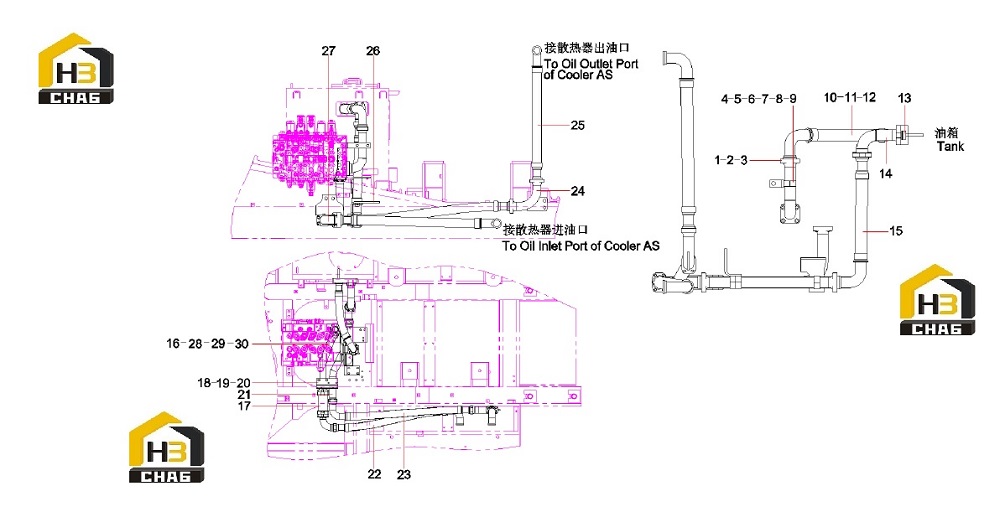

Трубопровод возврата масла 12315456

← Трубопровод гидравлической системы 12764851 Трубопровод для впуска масла 12764812 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe, oil inlet, oil cooler

Каталожный номер:12252612

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 59.4×3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:12252724

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clip, pipe

Каталожный номер:10526122

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt M14×80GB5782-00 10.9

Каталожный номер:A210110000346

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60238781

Комплект:8

Примечание:14GB97.1

№ на схеме:8

Наименование:Screw M20×30GB70.1

Каталожный номер:A210204000055

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000646

Комплект:1

Примечание:20GB97.1

№ на схеме:10

Наименование:Hose

Каталожный номер:60163481

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B229900001381

Комплект:20

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000343

Комплект:52

Примечание:

№ на схеме:13

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil radiation oil-in steel tube

Каталожный номер:13525500

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:60163482

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel Pipe

Каталожный номер:12921160

Комплект:1

Примечание:

№ на схеме:17

Наименование:Valve, check

Каталожный номер:60171840

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:12252725

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000642

Комплект:1

Примечание:16GB97.1

№ на схеме:21

Наименование:Pipe GP,steel

Каталожный номер:12243291

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:60016935

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103005090

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube, steel

Каталожный номер:11830417

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103001473

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bracket

Каталожный номер:12252723

Комплект:1

Примечание:

№ на схеме:27

Наименование:Tube, steel

Каталожный номер:11831387

Комплект:1

Примечание:

№ на схеме:28

Наименование:Flange

Каталожный номер:10250054

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:A210609000121

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:4

Примечание:
