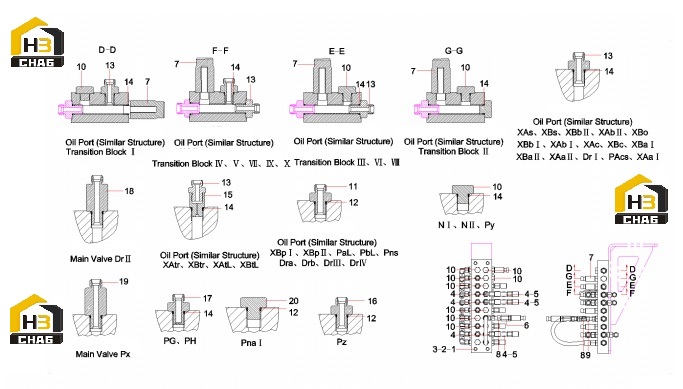

Соединения трубопровода распределительного клапана 12787861

← Трубопровод распределительного клапана 12787861 Трубопровод электромагнитного клапана 12796119 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x65 GB5782 10.9

Каталожный номер:A210110000437

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:10

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:7

Примечание:

№ на схеме:6

Наименование:Connector, relay

Каталожный номер:11287448

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor,pressure

Каталожный номер:60116349

Комплект:9

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780001404

Комплект:2

Примечание:

№ на схеме:9

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:A820205000947

Комплект:9

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205002445

Комплект:9

Примечание:

№ на схеме:12

Наименование:O-ring 10.8x2.4JISB2401

Каталожный номер:B230101000047

Комплект:11

Примечание:

№ на схеме:13

Наименование:Joint G3/8-M16

Каталожный номер:11287446

Комплект:33

Примечание:

№ на схеме:14

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:46

Примечание:

№ на схеме:15

Наименование:Valve, one-way, throttle

Каталожный номер:A220401000609

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000844

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, filter

Каталожный номер:60020079

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:11816259

Комплект:1

Примечание:

№ на схеме:19

Наименование:connector G3/8-M14

Каталожный номер:12565781

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:
