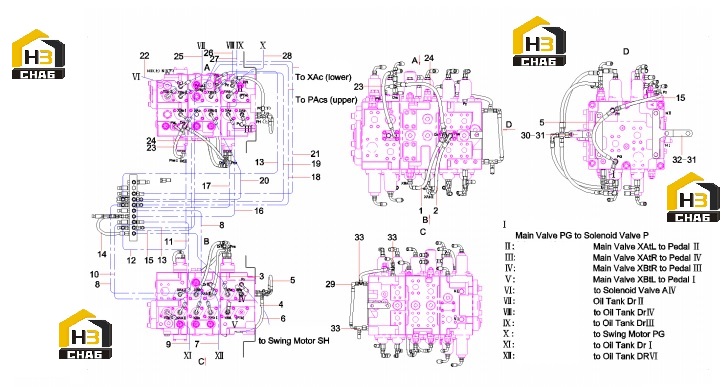

Трубопровод распределительного клапана 12787861

← Комплектующие клапана pvd8pc5020a 60004101 (часть 2) Соединения трубопровода распределительного клапана 12787861 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:A831313050000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:A831313045000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103000074

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103000768

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000076

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:21020624

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000611

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103005514

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103002871

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe, rubber

Каталожный номер:A831311035000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103002373

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103003183

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe, rubber

Каталожный номер:B230103004173

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003139

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:21021927

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103002544

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, rubber

Каталожный номер:60029257

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103002375

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103001233

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103001082

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103000589

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:21003869

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket, hose, left

Каталожный номер:12346560

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M20x45 GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bracket, hose, right

Каталожный номер:12346689

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe connector

Каталожный номер:B210780000170

Комплект:3

Примечание:
