Трубопровод электромагнитного клапана 12796119

← Соединения трубопровода распределительного клапана 12787861 Клапан электромагнитный 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

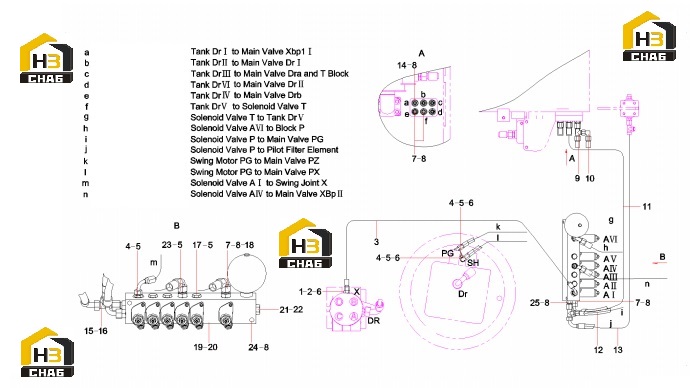

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000872

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:5

Наименование:O-ring 10.8x2.4JISB2401

Каталожный номер:B230101000047

Комплект:7

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000961

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000811

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103004584

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint G3/8-M16

Каталожный номер:11287446

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:A820205001771

Комплект:3

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:20

Наименование:Accumulator

Каталожный номер:60137145

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205002445

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, filter G3/8-M18

Каталожный номер:12395992

Комплект:1

Примечание:
