Система гидравлическая 13276714 (часть 5)

← Система гидравлическая 13276714 (часть 4) Система гидравлическая 13276714 (часть 6) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

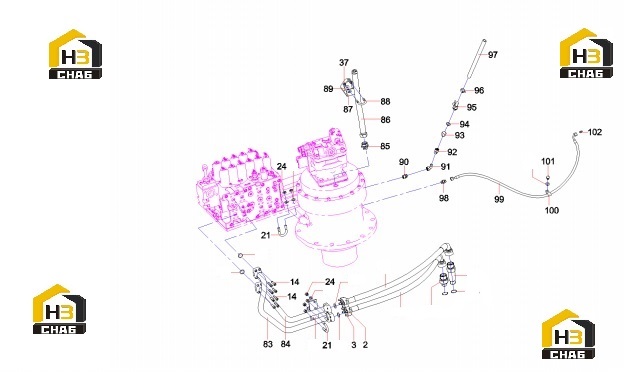

№ на схеме:2

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:21

Наименование:U-bolt

Каталожный номер:A820301013877

Комплект:3

Примечание:

№ на схеме:24

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:6

Примечание:

№ на схеме:37

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:83

Наименование:Steel Pipe Assy.(Right)

Каталожный номер:12256741

Комплект:1

Примечание:

№ на схеме:84

Наименование:Steel Pipe Assy.(Right)

Каталожный номер:12256776

Комплект:1

Примечание:

№ на схеме:85

Наименование:Connector

Каталожный номер:A820205002352

Комплект:1

Примечание:

№ на схеме:86

Наименование:motor oil filler pipe 33T

Каталожный номер:13186700

Комплект:1

Примечание:

№ на схеме:87

Наименование:plate SY215C9M2KS.1.2A.33T-3

Каталожный номер:13186699

Комплект:1

Примечание:

№ на схеме:88

Наименование:U-bolt

Каталожный номер:11160698

Комплект:1

Примечание:

№ на схеме:89

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:90

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:91

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:92

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:93

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:94

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:95

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:96

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:97

Наименование:Hose, oil outlet

Каталожный номер:11215160

Комплект:1

Примечание:

№ на схеме:98

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:99

Наименование:Hose

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:100

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:101

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:102

Наименование:Fitting, grease

Каталожный номер:B229900000379

Комплект:1

Примечание:
