Система гидравлическая 13276714 (часть 6)

← Система гидравлическая 13276714 (часть 5) Насос плунжерный 60084101 →

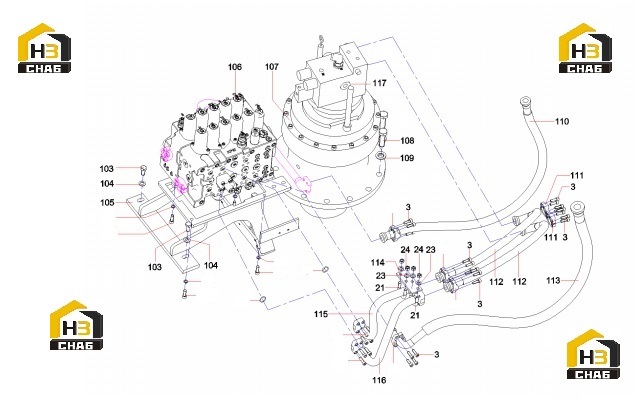

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:24

Примечание:

№ на схеме:103

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:3

Примечание:

№ на схеме:104

Наименование:Washer 16GB97.1

Каталожный номер:24000642

Комплект:3

Примечание:

№ на схеме:105

Наименование:Bracket, main valve

Каталожный номер:11401287

Комплект:1

Примечание:

№ на схеме:106

Наименование:Valve, main control

Каталожный номер:60063228

Комплект:1

Примечание:

№ на схеме:107

Наименование:Reducer GP

Каталожный номер:60043410

Комплект:1

Примечание:

№ на схеме:108

Наименование:Bolt M24x80 GB5783 10.9

Каталожный номер:A210111000321

Комплект:14

Примечание:

№ на схеме:109

Наименование:Washer 24 GB1230

Каталожный номер:A210491000122

Комплект:14

Примечание:

№ на схеме:110

Наименование:Hose, rubber

Каталожный номер:60068054

Комплект:1

Примечание:

№ на схеме:111

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:4

Примечание:

№ на схеме:112

Наименование:Hose, rubber

Каталожный номер:60066856

Комплект:2

Примечание:

№ на схеме:113

Наименование:RubberHose

Каталожный номер:60156182

Комплект:1

Примечание:

№ на схеме:114

Наименование:Plate

Каталожный номер:A820101316503

Комплект:1

Примечание:

№ на схеме:115

Наименование:Steel tube assembly of removing

Каталожный номер:12256614

Комплект:1

Примечание:

№ на схеме:116

Наименование:Steel tube assembly of removing

Каталожный номер:12256640

Комплект:1

Примечание:

№ на схеме:117

Наименование:Air Plug

Каталожный номер:60263201

Комплект:1

Примечание:
