Система гидравлическая 13276714 (часть 4)

← Система гидравлическая 13276714 (часть 3) Система гидравлическая 13276714 (часть 5) →

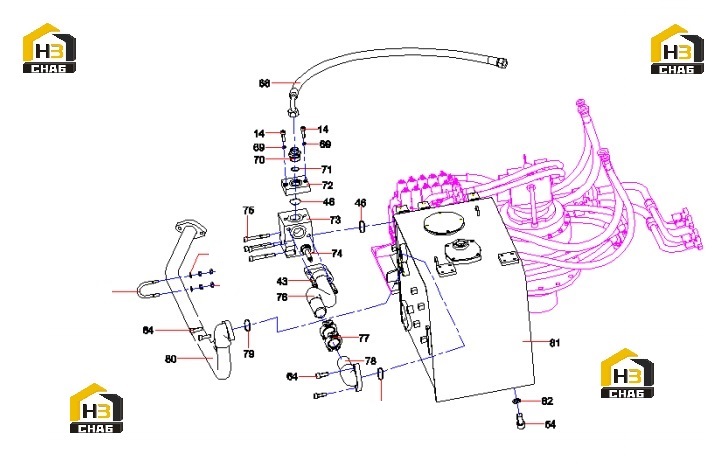

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:14

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:46

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:54

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:68

Наименование:Hose Assembly

Каталожный номер:B230103000124

Комплект:1

Примечание:

№ на схеме:69

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:70

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:71

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:72

Наименование:Cover

Каталожный номер:11502760

Комплект:1

Примечание:

№ на схеме:73

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:74

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:75

Наименование:Screw M12x90 GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:76

Наименование:Oil Return Steel Pipe

Каталожный номер:13510873

Комплект:1

Примечание:

№ на схеме:77

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:78

Наименование:Pipe, oil return

Каталожный номер:A810201024112

Комплект:1

Примечание:

№ на схеме:80

Наименование:steel tube

Каталожный номер:12282936

Комплект:1

Примечание:

№ на схеме:81

Наименование:Hydraulic Fuel Tank

Каталожный номер:13283148

Комплект:1

Примечание:

№ на схеме:82

Наименование:Washer 16 GB96.1

Каталожный номер:60060553

Комплект:6

Примечание:
