Трубопровод гидравлической системы 13369103

Трубопровод гидравлической системы 13369103

← Клапан ручной 60281974 Трубопровод бака гидравлического 13369103 →

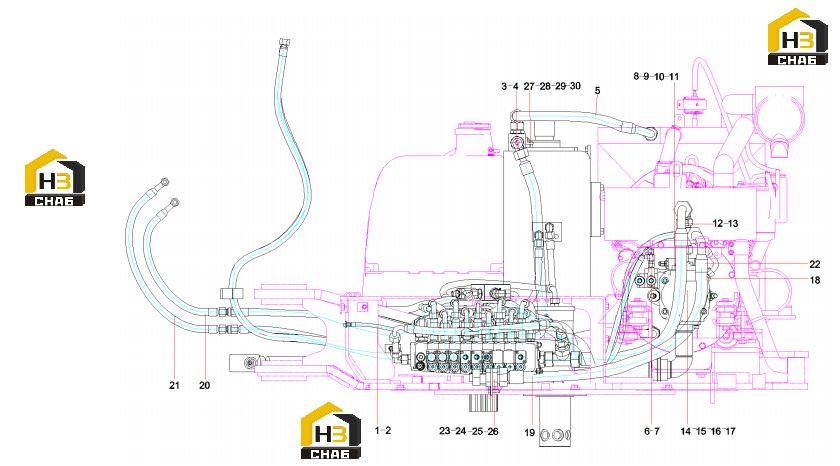

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose,rubber
Каталожный номер:B230103000074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:B230103000980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Elbow
Каталожный номер:B210780000025
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103000950
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:B210780000176
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint, flange
Каталожный номер:21011030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000637
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector, pipe
Каталожный номер:B210780000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780001382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plunger Pump
Каталожный номер:60166861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw M12x30GB70.110.9
Каталожный номер:A210204000337
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000513
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:24000639
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector, pipe
Каталожный номер:B210780000143
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:padSY35C1Y3WU.1.2-3
Каталожный номер:13138565
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103001230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose, rubber
Каталожный номер:B230103004101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103001485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Screw Plug
Каталожный номер:24001239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:connect board SY35C1Y3WU.1.2
Каталожный номер:13612146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Connector, pipe
Каталожный номер:B210780000837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Ball valve support
Каталожный номер:13825732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Washer
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:30
Наименование:Bolt
Каталожный номер:-
Комплект:1
Примечание:Modification or other
