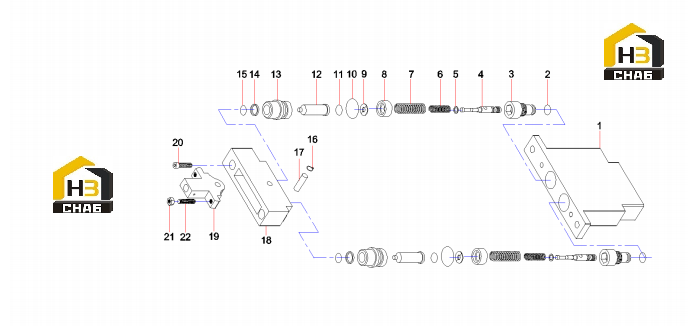

Клапан ручной 60281974

← Джойстик управления левый 60242506 Трубопровод гидравлической системы 13369103 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body

Каталожный номер:60290358

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:A210608000007

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve pocket

Каталожный номер:60290359

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spool

Каталожный номер:60290360

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring washer

Каталожный номер:60290361

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60290362

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60290363

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seat

Каталожный номер:60290364

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60290365

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:11

Наименование:Steel-wire retainer ring

Каталожный номер:60290366

Комплект:2

Примечание:

№ на схеме:12

Наименование:Piston Rod

Каталожный номер:60290367

Комплект:2

Примечание:

№ на схеме:13

Наименование:Copper sleeve

Каталожный номер:60290368

Комплект:2

Примечание:

№ на схеме:14

Наименование:U ring

Каталожный номер:60290369

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:21019042

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:A210414000003

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:60290370

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seat

Каталожный номер:60290371

Комплект:1

Примечание:

№ на схеме:19

Наименование:Swing holder

Каталожный номер:60290372

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000015

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60290373

Комплект:2

Примечание:
