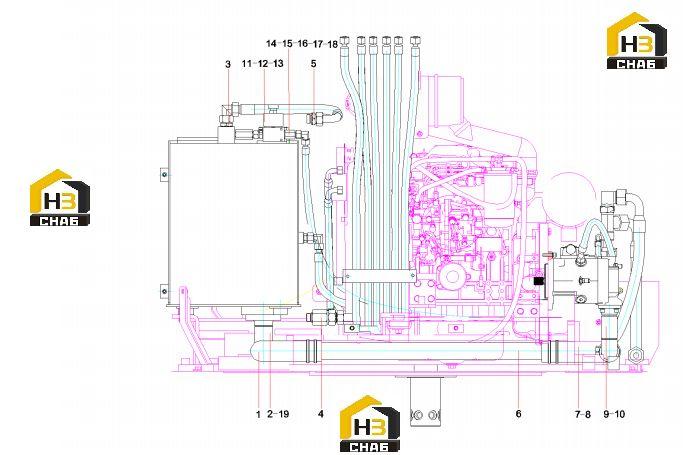

Трубопровод бака гидравлического 13369103

← Трубопровод гидравлической системы 13369103 Соединения в гидравлической системе 13369103 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Suction rubber hose

Каталожный номер:13070065

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube

Каталожный номер:13055445

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:4

Наименование:connector SY35C1Y3WU.1.2-13

Каталожный номер:13138665

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil suction steel tube

Каталожный номер:13055623

Комплект:1

Примечание:

№ на схеме:7

Наименование:Suction hose

Каталожный номер:13069692

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hoop $40-$60JB8870

Каталожный номер:A210855000024

Комплект:8

Примечание:

№ на схеме:9

Наименование:Oil suction steel

Каталожный номер:13055507

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 49.4x3.1JISB2401

Каталожный номер:A210608000077

Комплект:2

Примечание:

№ на схеме:11

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000043

Комплект:2

Примечание:

№ на схеме:15

Наименование:ball valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Fitting, pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:17

Наименование:G3/4-M26-L75 AdaptorSY55C.1.2

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:18

Наименование:O-ring

Каталожный номер:60082912

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:4

Примечание:
