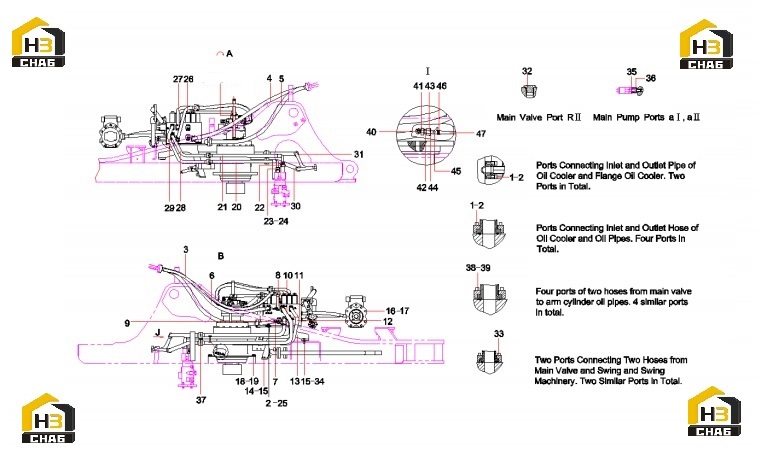

Трубопровод пилотный гидравлической системы 11787508 (часть 2)

← Трубопровод пилотный гидравлической системы 11787508 (часть 1) Трубопровод пилотный гидравлической системы 11787508 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:24

Примечание:

№ на схеме:2

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:33

Примечание:

№ на схеме:3

Наименование:Rubber Hose

Каталожный номер:60128286

Комплект:1

Примечание:

№ на схеме:4

Наименование:RubberHose

Каталожный номер:60156182

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:60068054

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:60128287

Комплект:1

Примечание:

№ на схеме:7

Наименование:steel tube assem

Каталожный номер:11873872

Комплект:1

Примечание:

№ на схеме:8

Наименование:steel tube assem

Каталожный номер:11873498

Комплект:1

Примечание:

№ на схеме:9

Наименование:Movable boom steel tube assembly

Каталожный номер:12256600

Комплект:1

Примечание:

№ на схеме:10

Наименование:Movable boom steel tube assembly

Каталожный номер:12256585

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel Pipe Assy. (Left)

Каталожный номер:12256728

Комплект:1

Примечание:

№ на схеме:12

Наименование:Travel Steel Pipe

Каталожный номер:12256704

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, main valve

Каталожный номер:11401287

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 16 GB97.1

Каталожный номер:A210405000003

Комплект:7

Примечание:

№ на схеме:16

Наименование:Screw M20x65 GB70.1 10.9

Каталожный номер:A210204000348

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 20 GB93 DACROMET

Каталожный номер:24000515

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M24x80 GB5783 10.9

Каталожный номер:A210111000321

Комплект:14

Примечание:

№ на схеме:19

Наименование:Washer 24 GB93

Каталожный номер:A210401000008

Комплект:14

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:60041731

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103003073

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205001355

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205001356

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M12x40 GB70.1 10.9

Каталожный номер:A210204000338

Комплект:3

Примечание:

№ на схеме:26

Наименование:Steel tube assembly of removing

Каталожный номер:12256640

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steel tube assembly of removing

Каталожный номер:12256614

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steel Pipe Assy.(Right)

Каталожный номер:12256776

Комплект:1

Примечание:

№ на схеме:29

Наименование:Steel Pipe Assy.(Right)

Каталожный номер:12256741

Комплект:1

Примечание:

№ на схеме:30

Наименование:Boom steel tube (down)

Каталожный номер:13236241

Комплект:1

Примечание:

№ на схеме:31

Наименование:Boom steel tube assm (upper)

Каталожный номер:13235955

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:33

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt M16x65 GB5782 10.9

Каталожный номер:A210110000324

Комплект:2

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205001513

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:38

Наименование:Screw M14x50 GB70.1 10.9

Каталожный номер:A210204000353

Комплект:8

Примечание:

№ на схеме:39

Наименование:Washer 14 GB93

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:45

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose, oil outlet

Каталожный номер:11215160

Комплект:1

Примечание:
