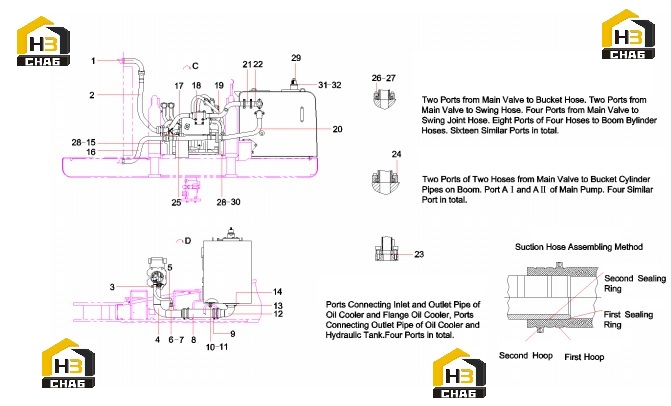

Трубопровод пилотный гидравлической системы 11787508 (часть 3)

← Трубопровод пилотный гидравлической системы 11787508 (часть 2) Редуктор поворотный 60043410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe Assy.

Каталожный номер:12654639

Комплект:1

Примечание:

№ на схеме:2

Наименование:hose assembly

Каталожный номер:11996777

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pipe, oil suction, main pump

Каталожный номер:11360618

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, oil suction

Каталожный номер:A820606030534

Комплект:1

Примечание:

№ на схеме:9

Наименование:T-type anchor ear φ104.8-φ112.7

Каталожный номер:60250343

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer 16 GB96.1

Каталожный номер:A210404000008

Комплект:6

Примечание:

№ на схеме:12

Наименование:Pipe, oil suction, fuel tank

Каталожный номер:11216198

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M12x35 GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:14

Наименование:O-ring 104.4x3.1JISB2401

Каталожный номер:A210609000003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate,bent

Каталожный номер:11787063

Комплект:1

Примечание:

№ на схеме:16

Наименование:pipe

Каталожный номер:12654638

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel Pipe Assy.

Каталожный номер:12197172

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M12x90 GB70.1

Каталожный номер:A210204000031

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pipe, bypass, oil return

Каталожный номер:11404630

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe,steel,oil return

Каталожный номер:11787068

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe, oil return

Каталожный номер:A810201024112

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000445

Комплект:4

Примечание:

№ на схеме:24

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose AS, oil outlet

Каталожный номер:11360443

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:56

Примечание:

№ на схеме:27

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:92

Примечание:

№ на схеме:28

Наименование:Screw M10x25 GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:29

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate,bent

Каталожный номер:11787064

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer 6 GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:
