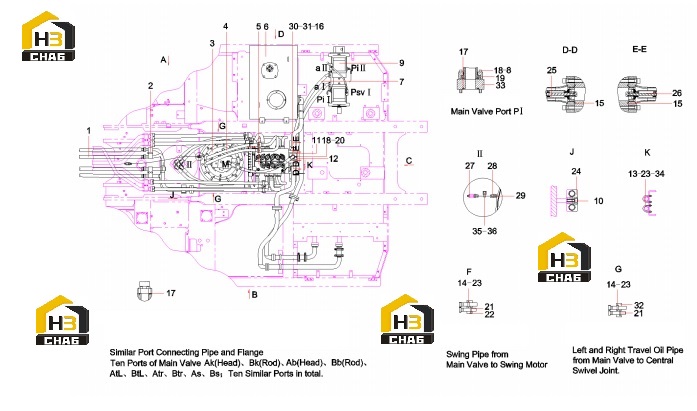

Трубопровод пилотный гидравлической системы 11787508 (часть 1)

← Комплектующие двигателя 60264676 Трубопровод пилотный гидравлической системы 11787508 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103003077

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:A820101310467

Комплект:2

Примечание:

№ на схеме:3

Наименование:Reducer GP

Каталожный номер:60043410

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:60066856

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve, main control

Каталожный номер:60063228

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tank, hydraulic

Каталожный номер:11371548

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:60019354

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M10x100 GB70.1 10.9

Каталожный номер:A210204000361

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plunger Pump

Каталожный номер:60143516

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:2

Примечание:

№ на схеме:11

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:11502760

Комплект:1

Примечание:

№ на схеме:13

Наименование:U-bolt

Каталожный номер:A820301017131

Комплект:3

Примечание:

№ на схеме:14

Наименование:Nut M12 GB6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:15

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:11

Примечание:

№ на схеме:18

Наименование:Washer 10 GB93

Каталожный номер:A210401000001

Комплект:90

Примечание:

№ на схеме:19

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:40

Примечание:

№ на схеме:20

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:50

Примечание:

№ на схеме:21

Наименование:U-bolt

Каталожный номер:A820301013877

Комплект:7

Примечание:

№ на схеме:22

Наименование:Plate

Каталожный номер:A820101316503

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 12 GB96.1

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Clamp, pipe

Каталожный номер:11285265

Комплект:1

Примечание:

№ на схеме:25

Наименование:Check valve

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:26

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting, grease

Каталожный номер:B229900000379

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103000639

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plate

Каталожный номер:11530825

Комплект:2

Примечание:

№ на схеме:33

Наименование:Flange

Каталожный номер:A820203001650

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:35

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:
