Рукоять стрелы 12048029

← Узел стрелы 12048029 Крепления ковша к рукояти 12048029 →

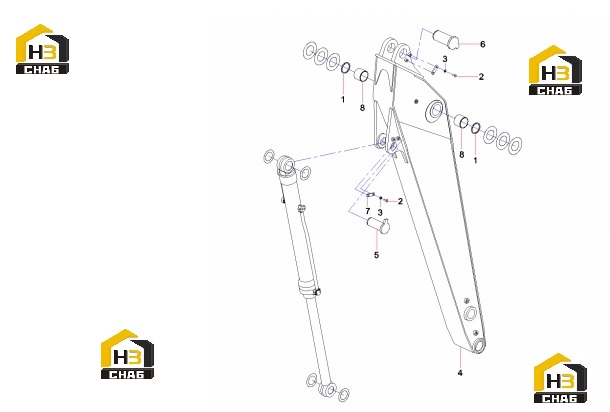

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dustproof ME-2

Каталожный номер:B230101000534

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:14

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000642

Комплект:14

Примечание:

№ на схеме:4

Наименование:Arm SY335C9I4K.3.3D

Каталожный номер:12940949

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:A810303990033

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:A810303990035

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, pressure

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:11806747

Комплект:2

Примечание:
