Крепления ковша к рукояти 12048029

Крепления ковша к рукояти 12048029

← Рукоять стрелы 12048029 Трубопровод стрелы 12747617 →

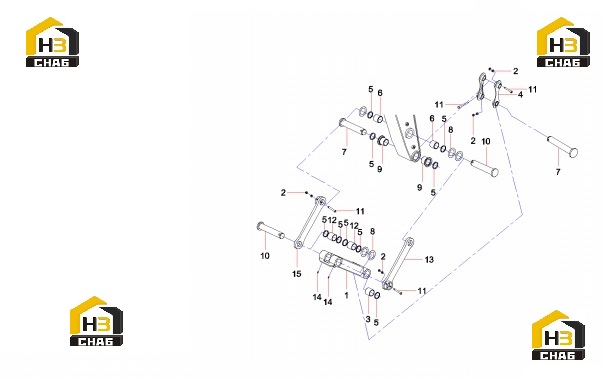

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod, connecting
Каталожный номер:11789611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M20 GB6170 10
Каталожный номер:A210307000029
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sleeve, shaft
Каталожный номер:A820202003320
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:fixture SY335C9C4K.3.4
Каталожный номер:12775249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DLI-ring, dustproof
Каталожный номер:60055872
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, shaft
Каталожный номер:A820202003323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roll, pin
Каталожный номер:A810303990031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket
Каталожный номер:A820102010387
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, shaft
Каталожный номер:11744971
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Roll, pin
Каталожный номер:A810303990032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M20x180 GB5782 10.9
Каталожный номер:A210110000352
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sleeve, shaft
Каталожный номер:A820202003321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rocker, left
Каталожный номер:12045934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rocker, right
Каталожный номер:12045935
Комплект:1
Примечание:
