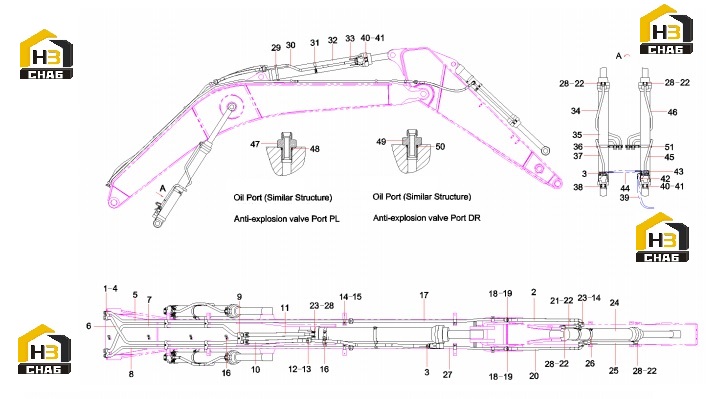

Трубопровод стрелы 12747617

← Крепления ковша к рукояти 12048029 Цилиндр ковша 60011434 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000366

Комплект:7

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:60171396

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M12x40 GB70.1

Каталожный номер:A210204000338

Комплект:12

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:11881916

Комплект:6

Примечание:

№ на схеме:5

Наименование:Steel Pipe

Каталожный номер:12934846

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bucket rod with rod cavity steel pipe assembly SY335C9I2K.3.1D.2A

Каталожный номер:12709037

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Pipe

Каталожный номер:12709039

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Pipe

Каталожный номер:12175241

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, pipe

Каталожный номер:11859784

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:60040628

Комплект:1

Примечание:

№ на схеме:11

Наименование:RubberHose

Каталожный номер:60159782

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:13

Наименование:Screw M14x50 GB70.1

Каталожный номер:A210204000353

Комплект:12

Примечание:

№ на схеме:14

Наименование:Screw M12x50 GB70.1

Каталожный номер:A210204000351

Комплект:20

Примечание:

№ на схеме:15

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:8

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:11

Примечание:

№ на схеме:17

Наименование:Steel Pipe

Каталожный номер:12904578

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw M10x40 GB70.1

Каталожный номер:A210204000355

Комплект:24

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:60171395

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe GP, steel

Каталожный номер:A810201022142

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:9

Примечание:

№ на схеме:23

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:6

Примечание:

№ на схеме:24

Наименование:Cylinder, bucket

Каталожный номер:60011434

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe GP, steel

Каталожный номер:A810201022143

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clip GP, pipe

Каталожный номер:11162112

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steel Pipe

Каталожный номер:12904729

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:20

Примечание:

№ на схеме:29

Наименование:tube clamp assembly

Каталожный номер:12203289

Комплект:1

Примечание:

№ на схеме:30

Наименование:steel tube

Каталожный номер:12443095

Комплект:1

Примечание:

№ на схеме:31

Наименование:tube clamp assembly

Каталожный номер:12204196

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cylinder, arm

Каталожный номер:60011436

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103004600

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pipe AS, small chamber

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:35

Наименование:Cylinder, boom

Каталожный номер:60011435

Комплект:2

Примечание:

№ на схеме:36

Наименование:Clip GP, pipe

Каталожный номер:A810312990198

Комплект:1

Примечание:

№ на схеме:37

Наименование:steel tube

Каталожный номер:12255745

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M12x70 GB70.1 10.9

Каталожный номер:A210204000362

Комплект:12

Примечание:

№ на схеме:39

Наименование:Hose, rubber

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:40

Наименование:Valve,explosion proof

Каталожный номер:B220400000415

Комплект:3

Примечание:

№ на схеме:41

Наименование:O-ring 32.92x3.53AS568-219

Каталожный номер:B230101000215

Комплект:3

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:43

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:B230103000817

Комплект:2

Примечание:

№ на схеме:45

Наименование:steel tube

Каталожный номер:12255743

Комплект:1

Примечание:

№ на схеме:46

Наименование:Pipe AS, small chamber

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:47

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:48

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:49

Наименование:Connector

Каталожный номер:A820205000946

Комплект:3

Примечание:

№ на схеме:50

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:51

Наименование:Clip GP, pipe

Каталожный номер:A810201000218

Комплект:1

Примечание:
