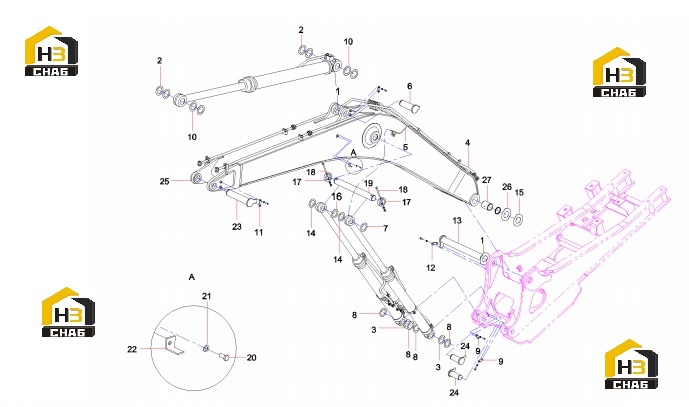

Узел стрелы 12048029

← Комплектующие редуктора 60181100 (часть 2) Рукоять стрелы 12048029 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, resin

Каталожный номер:11166679

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:A820102010760

Комплект:4

Примечание:

№ на схеме:3

Наименование:Gasket, resin

Каталожный номер:11112327

Комплект:4

Примечание:

№ на схеме:4

Наименование:Work Device Tube

Каталожный номер:12747617

Комплект:1

Примечание:

№ на схеме:5

Наименование:lubracation

Каталожный номер:12980039

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:A810303990037

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, resin

Каталожный номер:11166681

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gasket, resin

Каталожный номер:11041901

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plate, pressure

Каталожный номер:11274145

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:A820102010744

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate, pressure

Каталожный номер:A820101211702

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:1

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:A810303990036

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket, resin

Каталожный номер:11169586

Комплект:2

Примечание:

№ на схеме:15

Наименование:Gasket, resin

Каталожный номер:11561637

Комплект:4

Примечание:

№ на схеме:16

Наименование:Gasket, resin

Каталожный номер:11078567

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retainer

Каталожный номер:A820101211704

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M20x200 GB5782 10.9

Каталожный номер:A210110000347

Комплект:3

Примечание:

№ на схеме:19

Наименование:Roll, pin

Каталожный номер:A820301020537

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 16 GB93

Каталожный номер:24000514

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:12740454

Комплект:1

Примечание:

№ на схеме:24

Наименование:Roll, pin

Каталожный номер:A810303990034

Комплект:2

Примечание:

№ на схеме:25

Наименование:Boom SY335C9I4K.3.2D

Каталожный номер:12940583

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gasket, resin

Каталожный номер:11078548

Комплект:4

Примечание:

№ на схеме:27

Наименование:Sleeve, shaft

Каталожный номер:11306936

Комплект:2

Примечание:
