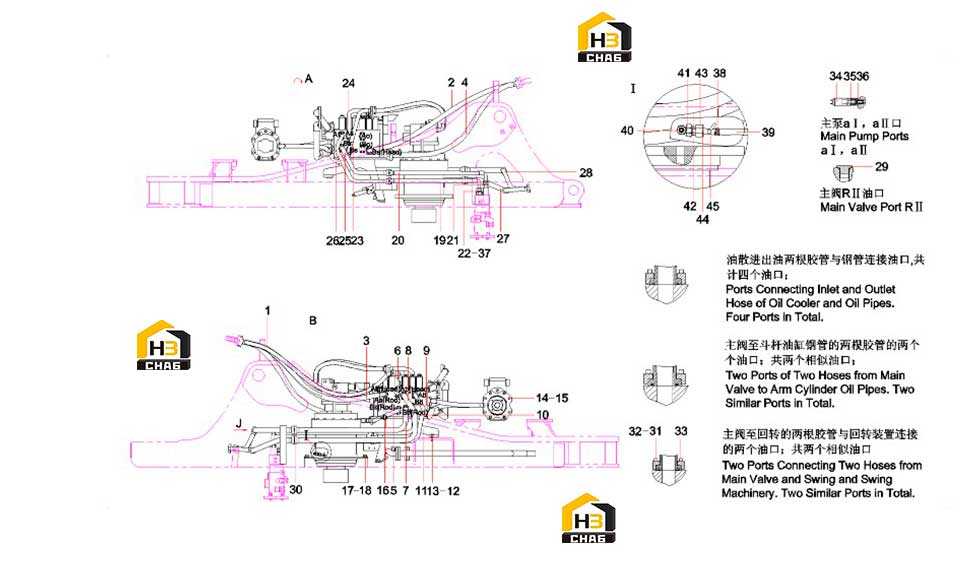

Система гидравлическая платформы экскаватора (часть 2) 12745962

← Система гидравлическая платформы экскаватора (часть 1) 12745962 Система гидравлическая платформы экскаватора (часть 3) 12745962 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:60128286

Комплект:1

Примечание:

№ на схеме:2

Наименование:RubberHose

Каталожный номер:60156182

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber Hose

Каталожный номер:60128287

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:60068054

Комплект:1

Примечание:

№ на схеме:5

Наименование:steel tube assem

Каталожный номер:11873872

Комплект:1

Примечание:

№ на схеме:6

Наименование:steel tube assem

Каталожный номер:11873498

Комплект:1

Примечание:

№ на схеме:7

Наименование:Movable boom steel tube assembly

Каталожный номер:12256600

Комплект:1

Примечание:

№ на схеме:8

Наименование:Movable boom steel tube assembly

Каталожный номер:12256585

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Pipe Assy.(Left)

Каталожный номер:12256728

Комплект:1

Примечание:

№ на схеме:10

Наименование:Travel Steel Pipe

Каталожный номер:12256704

Комплект:1

Примечание:

№ на схеме:11

Наименование:Main Valve

Каталожный номер:12915494

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:2

Примечание:M16x35GB5783 10.9

№ на схеме:13

Наименование:Washer

Каталожный номер:24000642

Комплект:7

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000348

Комплект:4

Примечание:M20 x 65GB70.1 10.9

№ на схеме:15

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M12x40GB70.1

Каталожный номер:A210204000338

Комплект:4

Примечание:M12x40GB70.1 10.9

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000321

Комплект:14

Примечание:M24x80GB5783 10.9

№ на схеме:18

Наименование:Washer

Каталожный номер:-

Комплект:14

Примечание:Modification or other

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:60041731

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103003073

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205001355

Комплект:2

Примечание:M33-M42

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205001356

Комплект:2

Примечание:M33-M42

№ на схеме:23

Наименование:Steel tube assembly of removing

Каталожный номер:12256640

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel tube assembly of removing

Каталожный номер:12256614

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel Pipe Assy.(Rigth)

Каталожный номер:12256776

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel Pipe Assy.(Right)

Каталожный номер:12256741

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe AS, boom

Каталожный номер:11402550

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe AS, boom

Каталожный номер:11402544

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:A820205002644

Комплект:2

Примечание:G1

№ на схеме:30

Наименование:O-ring

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:64

Примечание:10GB97.1

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000354

Комплект:96

Примечание:M10x30GB70.1 10.9

№ на схеме:33

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:4

Примечание:

№ на схеме:34

Наименование:Sensor, pressure

Каталожный номер:B240600000116

Комплект:2

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205001513

Комплект:2

Примечание:G1/4-G3/8

№ на схеме:37

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:38

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hose, oil outlet

Каталожный номер:11215160

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:45

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:
