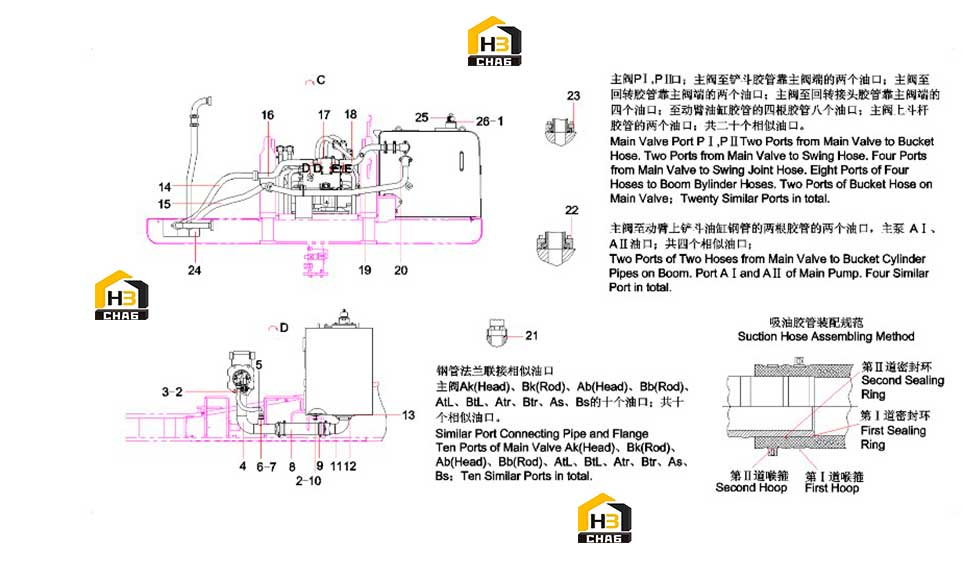

Система гидравлическая платформы экскаватора (часть 3) 12745962

← Система гидравлическая платформы экскаватора (часть 2) 12745962 Редуктор 60043410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:2

Наименование:Bolt M20x130GB70.1

Каталожный номер:A210204000198

Комплект:10

Примечание:M16x35GB70.1 10.9

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, oil suction, main pump

Каталожный номер:11216188

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, oil suction

Каталожный номер:A820606030534

Комплект:1

Примечание:

№ на схеме:9

Наименование:Anchor ear, T-type

Каталожный номер:A229900004506

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:6

Примечание:16GB96.1

№ на схеме:11

Наименование:Pipe, oil suction, fuel tank

Каталожный номер:11216198

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000206

Комплект:4

Примечание:M12x35GB70.1 10.9

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose AS, oil inlet

Каталожный номер:A810201024317

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose AS, oil outlet

Каталожный номер:A810201024318

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe AS, oil return

Каталожный номер:11404632

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000031

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pipe, bypass, oil return

Каталожный номер:11404630

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, oil return

Каталожный номер:11502762

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, oil return

Каталожный номер:A810201024112

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:10

Примечание:

№ на схеме:23

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:40

Примечание:

№ на схеме:24

Наименование:Foam

Каталожный номер:11328553

Комплект:1

Примечание:

№ на схеме:25

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:
