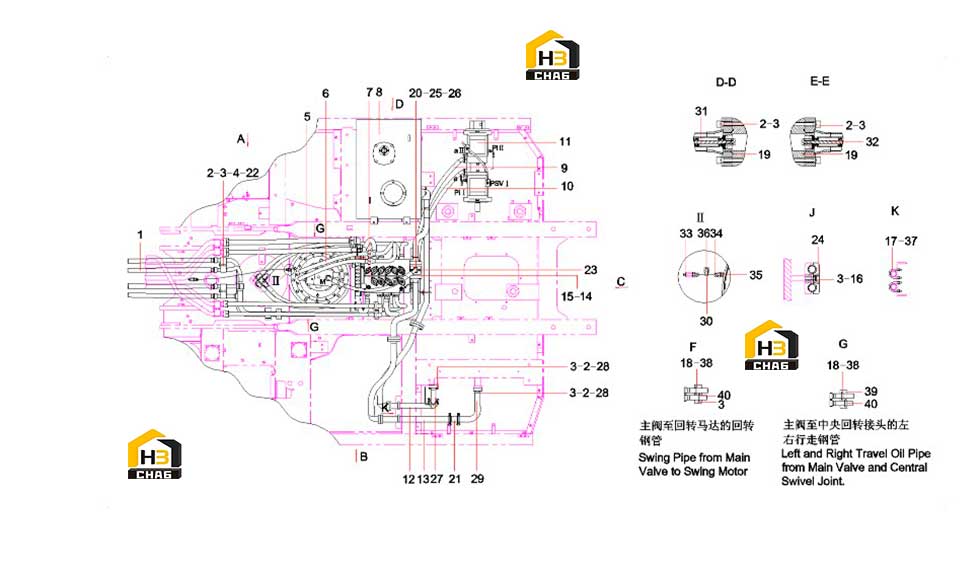

Система гидравлическая платформы экскаватора (часть 1) 12745962

← Выключатель массы 60046523 Система гидравлическая платформы экскаватора (часть 2) 12745962 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103003077

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000462

Комплект:44

Примечание:M12x45GB70.1 10.9

№ на схеме:3

Наименование:Plate

Каталожный номер:A820101316503

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:A820101310467

Комплект:2

Примечание:

№ на схеме:5

Наименование:Reducer GP

Каталожный номер:60043410

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:60066856

Комплект:2

Примечание:

№ на схеме:7

Наименование:Multi-port valve

Каталожный номер:60213609

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hydraulic Fuel

Каталожный номер:12682953

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:60019354

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:60185366

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump, plunger

Каталожный номер:60100129

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose AS, oil outlet

Каталожный номер:11807063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil radiation oil-in pipe

Каталожный номер:12721525

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:11502760

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000312

Комплект:2

Примечание:M16x55GB70.1 10.9

№ на схеме:17

Наименование:U-bolt

Каталожный номер:A820301017131

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000001

Комплект:24

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:49

Примечание:12GB97.1

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000215

Комплект:50

Примечание:M10x35GB70.1 10.9

№ на схеме:24

Наименование:Clamp, pipe

Каталожный номер:11285265

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:G1-M30

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103000639

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe AS,oil outlet, oil radiator

Каталожный номер:11806953

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:B230101000445

Комплект:4

Примечание:

№ на схеме:29

Наименование:Oil radiation oil-in tube

Каталожный номер:12254307

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fitting, grease

Каталожный номер:B229900000379

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:PT1/4-M14

№ на схеме:36

Наименование:Bolt M12x20GB5783

Каталожный номер:A210111000199

Комплект:3

Примечание:M12x20GB5783 10.9

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:38

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:12

Примечание:12GB96.1

№ на схеме:39

Наименование:Plate

Каталожный номер:11530825

Комплект:2

Примечание:

№ на схеме:40

Наименование:U-bolt

Каталожный номер:A820301013877

Комплект:6

Примечание:
