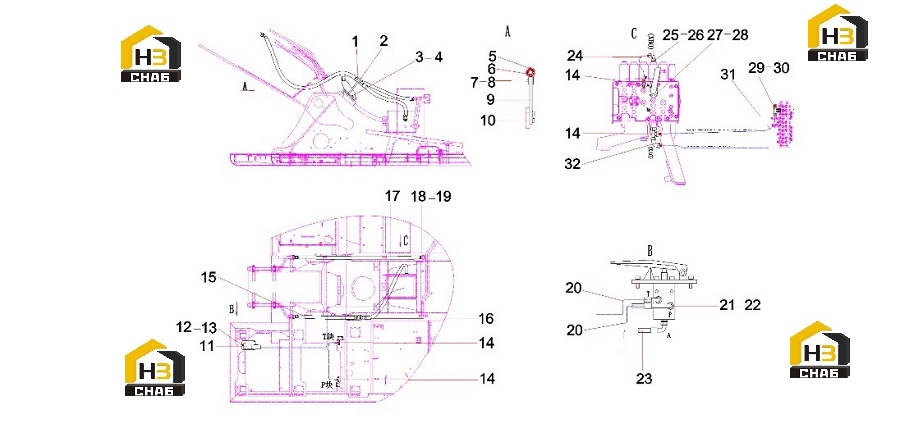

Трубопровод гидравлической системы стрелы 13729363

← Трубопровод гидравлической системы стрелы 13636770 Педаль с комплектующими b220402000338 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Bulkhead Connector

Каталожный номер:21003018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Support

Каталожный номер:13597034

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000053

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000118

Комплект:5

Примечание:

№ на схеме:5

Наименование:Clamp, pipe

Каталожный номер:A820101219669

Комплект:1

Примечание:

№ на схеме:6

Наименование:Grommet

Каталожный номер:A820606010360

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000215

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:9

Наименование:Right Support

Каталожный номер:13687682

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:3

Примечание:

№ на схеме:11

Наименование:Valve, foot

Каталожный номер:B220402000338

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:3

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60060564

Комплект:3

Примечание:

№ на схеме:14

Наименование:Fitting

Каталожный номер:B210780000170

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose AS

Каталожный номер:60119710

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber Hose

Каталожный номер:B230103000923

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber Hose

Каталожный номер:60219817

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205001334

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose AS

Каталожный номер:B230103001359

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:23

Наименование:Hose AS

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber hose

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting

Каталожный номер:A820205000946

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:27

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:29

Наименование:Fitting

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:30

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose AS

Каталожный номер:B230103000808

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:1

Примечание:
