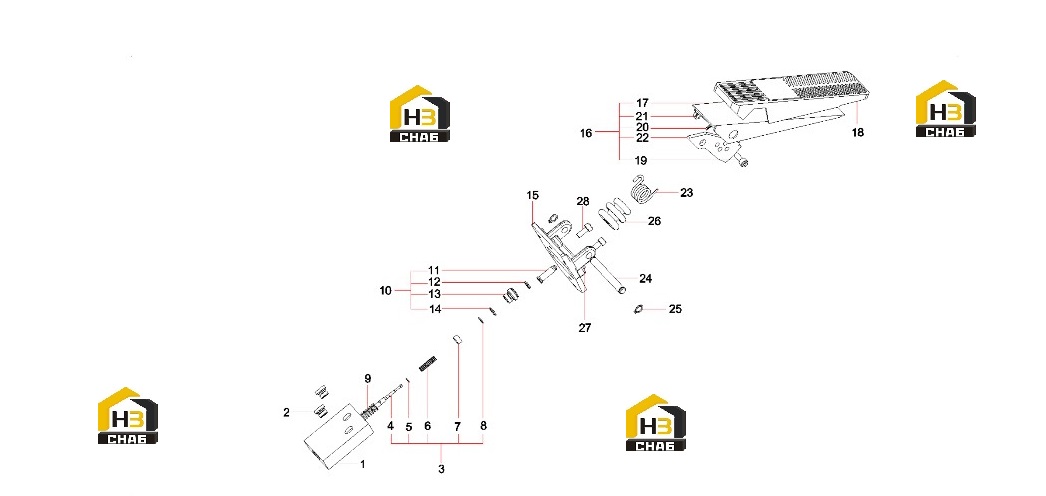

Педаль с комплектующими b220402000338

← Трубопровод гидравлической системы стрелы 13729363 Комплектующие экскаватора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, valve

Каталожный номер:60209583

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60209584

Комплект:2

Примечание:

№ на схеме:3

Наименование:Spool AS, valve

Каталожный номер:60209585

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spool, valve

Каталожный номер:60209586

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seat, spring

Каталожный номер:60082153

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60209587

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seat, spring

Каталожный номер:60082154

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retaining

Каталожный номер:60082140

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:60209588

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin GP

Каталожный номер:60209589

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plunger GP

Каталожный номер:60209590

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal, oil

Каталожный номер:60209591

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal

Каталожный номер:60209592

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60038815

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:60209593

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pedal GP

Каталожный номер:60209594

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pedal

Каталожный номер:60209595

Комплект:1

Примечание:

№ на схеме:18

Наименование:Panel, pedal

Каталожный номер:60209596

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000055

Комплект:3

Примечание:

№ на схеме:22

Наименование:Shaft, connecting

Каталожный номер:60209597

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:60209598

Комплект:1

Примечание:

№ на схеме:24

Наименование:Dowel

Каталожный номер:60209599

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring, snap

Каталожный номер:60209600

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sheath, corrugated

Каталожный номер:60209601

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M8x20GB78

Каталожный номер:A210207000001

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:23002134

Комплект:2

Примечание:
