Трубопровод гидравлической системы стрелы 13636770

← Трубопровод гидравлической системы стрелы 13729381 Трубопровод гидравлической системы стрелы 13729363 →

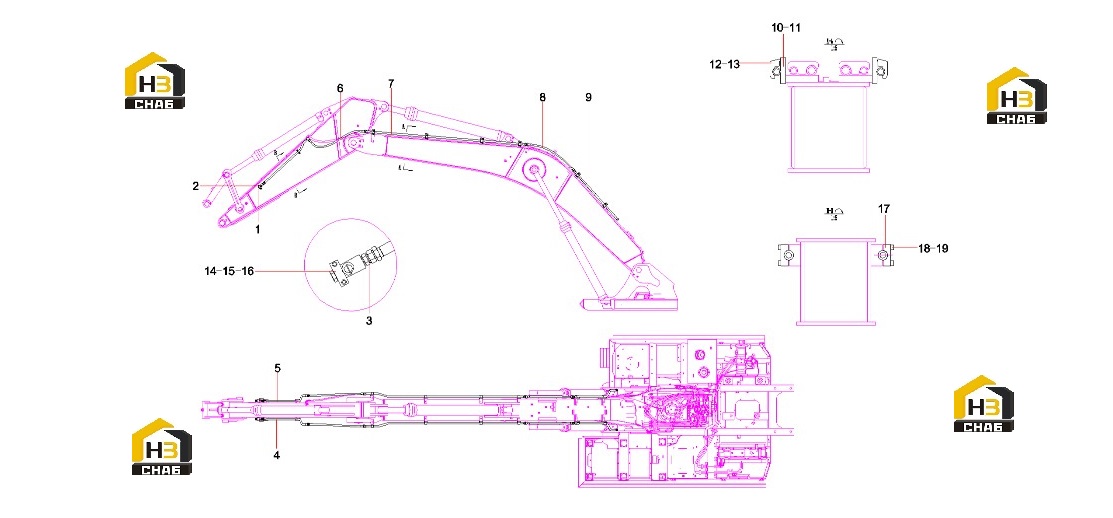

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw plug

Каталожный номер:B210780000896

Комплект:2

Примечание:

№ на схеме:2

Наименование:Valve, ball

Каталожный номер:60260743

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:4

Наименование:Front Pipe (left)

Каталожный номер:13437175

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front Pipe(right)

Каталожный номер:13437176

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:B230103004763

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steel Pipe

Каталожный номер:12088049

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103004762

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rear Pipe SY335.3.10L.1.1-1

Каталожный номер:13277415

Комплект:2

Примечание:

№ на схеме:10

Наименование:Support plate

Каталожный номер:12660077

Комплект:12

Примечание:

№ на схеме:11

Наименование:Screw M14x30GB70.1 10.9

Каталожный номер:A210204000213

Комплект:24

Примечание:

№ на схеме:12

Наименование:Clamp, tube

Каталожный номер:11881917

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:21027533

Комплект:12

Примечание:

№ на схеме:14

Наименование:Fitting Strip

Каталожный номер:A820101332703

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt, socket head

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:12055362

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210204000356

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:
