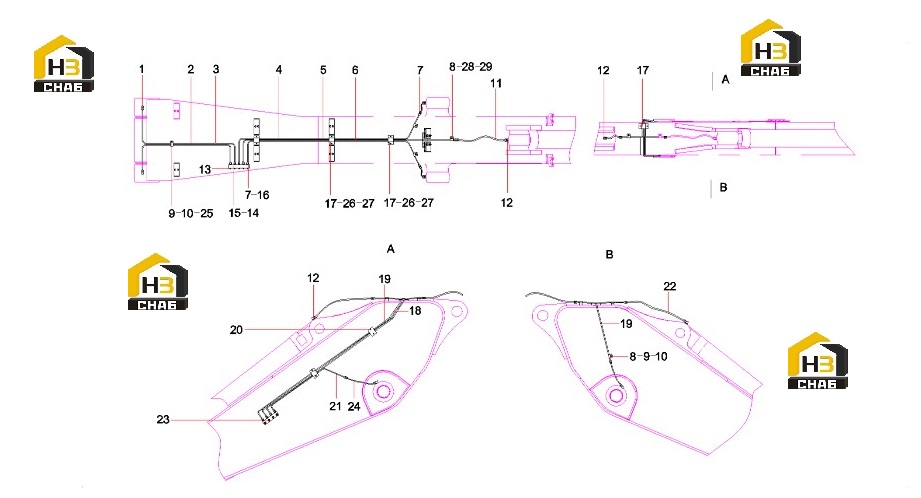

Трубопровод смазки стрелы 11584807

← Трубопровод гидроцилиндра рукояти 11507647 Цилиндр рукояти 60042185 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:11102369

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tube, grease

Каталожный номер:11378031

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, grease

Каталожный номер:11378070

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube, grease

Каталожный номер:11378273

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube, grease

Каталожный номер:11378300

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube, grease

Каталожный номер:11378314

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:11102368

Комплект:12

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:A820101216692

Комплект:5

Примечание:

№ на схеме:9

Наименование:Screw M12x20GB70.1

Каталожный номер:A210204000019

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:3

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000858

Комплект:6

Примечание:

№ на схеме:13

Наименование:Fitting, grease

Каталожный номер:B229900000379

Комплект:5

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11102367

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:6

Примечание:

№ на схеме:17

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:4

Примечание:

№ на схеме:18

Наименование:Tube, grease

Каталожный номер:11378349

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube, grease

Каталожный номер:11378759

Комплект:1

Примечание:

№ на схеме:20

Наименование:ClampSY305C9I2K.3.7-11

Каталожный номер:12010274

Комплект:2

Примечание:

№ на схеме:21

Наименование:butter pipeSY285C8I2K.3.7.9A

Каталожный номер:12002552

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103000977

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103001898

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp, pipe

Каталожный номер:11409295

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:12

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60060565

Комплект:12

Примечание:
