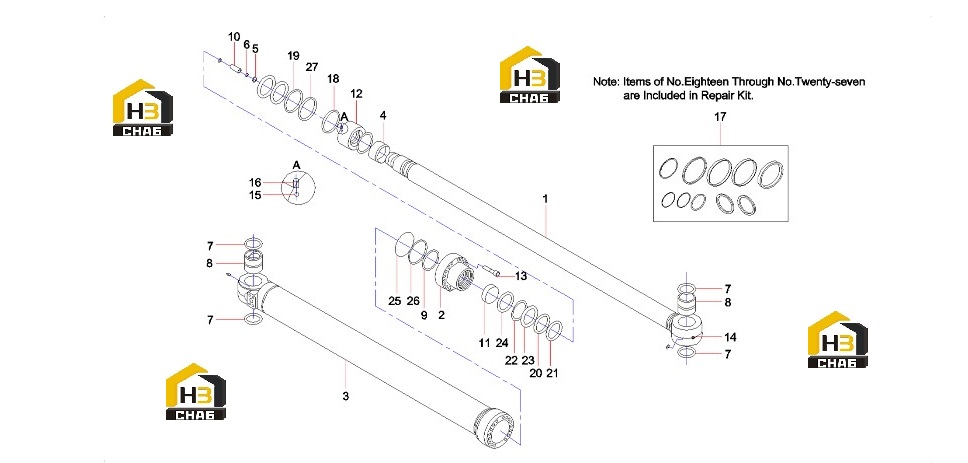

Цилиндр рукояти 60042185

← Трубопровод смазки стрелы 11584807 Цилиндр стрелы 60039793 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:60174473

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front wheel inclined oil cylinder

Каталожный номер:60174453

Комплект:1

Примечание:

№ на схеме:3

Наименование:End cover

Каталожный номер:60174458

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60153981

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp ring

Каталожный номер:60174443

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve, buffer, rear

Каталожный номер:60065195

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, dust

Каталожный номер:60044360

Комплект:4

Примечание:

№ на схеме:8

Наименование:Sleeve,shaft,type B

Каталожный номер:60044358

Комплект:2

Примечание:

№ на схеме:9

Наименование:Retaining Ring

Каталожный номер:60153992

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bumper Sleeve

Каталожный номер:60154042

Комплект:1

Примечание:

№ на схеме:11

Наименование:shaft sleeve

Каталожный номер:60154010

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:60174467

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:14

Наименование:Cup, oil

Каталожный номер:60169622

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, socket head

Каталожный номер:60065239

Комплект:1

Примечание:

№ на схеме:17

Наименование:26.5T Bucket Arm Cylinder Repair

Каталожный номер:60140861

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING

Каталожный номер:60153984

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal Ring

Каталожный номер:60174504

Комплект:1

Примечание:

№ на схеме:20

Наименование:Dust Ring

Каталожный номер:60154040

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retaining Ring

Каталожный номер:60154003

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal Ring

Каталожный номер:60154050

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining Ring

Каталожный номер:60154023

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bumper Sleeve

Каталожный номер:60153979

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60174488

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60153987

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guide ring

Каталожный номер:60154036

Комплект:2

Примечание:
