Трубопровод гидроцилиндра рукояти 11507647

Трубопровод гидроцилиндра рукояти 11507647

← Трубопровод правого гидроцилиндра стрелы 11161716 Трубопровод смазки стрелы 11584807 →

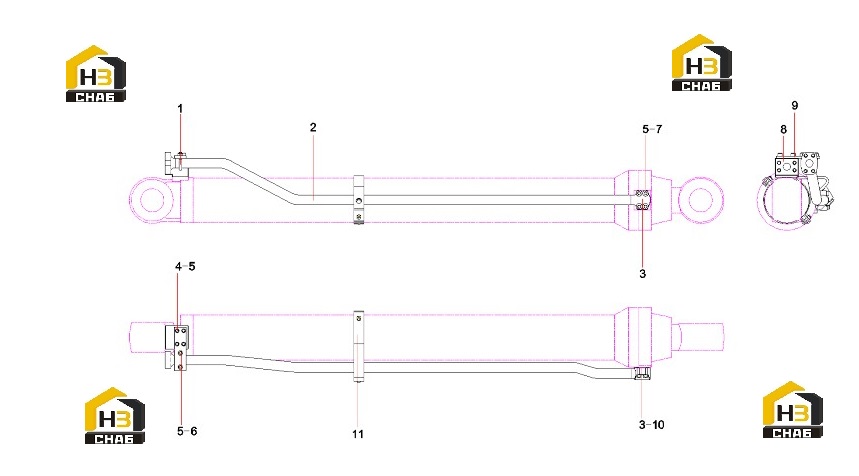

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:U-bolt
Каталожный номер:11131585
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Steel Pipe
Каталожный номер:12833344
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x110GB5782 10.9
Каталожный номер:A210110000384
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000639
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M12GB6170 10
Каталожный номер:A210307000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:21027533
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spacer
Каталожный номер:11163375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, supporting
Каталожный номер:11162822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adaptor
Каталожный номер:11169694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:11932832
Комплект:1
Примечание:
