Трубопровод гидравлический центрального шарнира и гидромоторов 12445235

← Система гусениц 11772182 Шарнир центральный 60243992 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

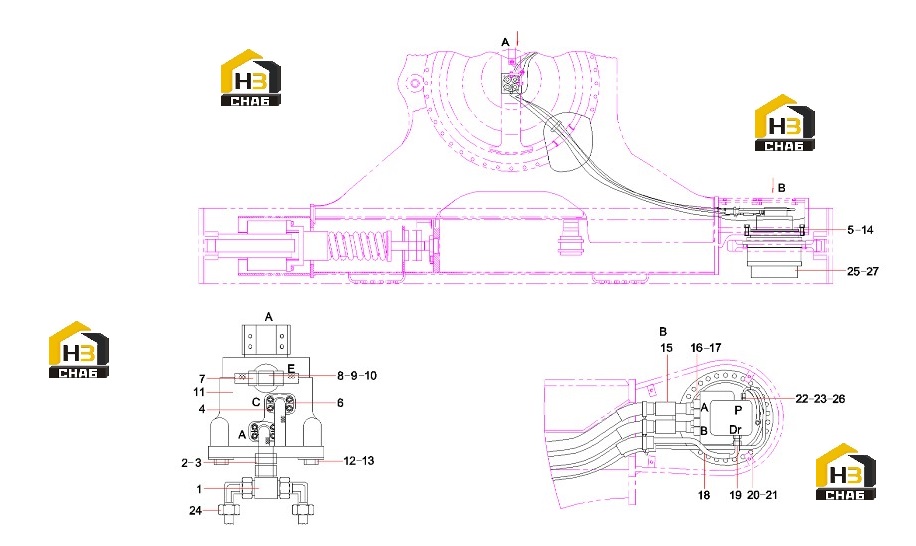

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000842

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60022786

Комплект:48

Примечание:

№ на схеме:6

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:11

Наименование:Center Swivel Joint

Каталожный номер:60243992

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:48

Примечание:

№ на схеме:15

Наименование:Rubber hose

Каталожный номер:60238631

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205001334

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103002704

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103002275

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:25

Наименование:reducer GT60T65B-F1H1N

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plunger motor

Каталожный номер:-

Комплект:2

Примечание:Modification or other
