Шарнир центральный 60243992

← Трубопровод гидравлический центрального шарнира и гидромоторов 12445235 Каток поддерживающий 12123787 →

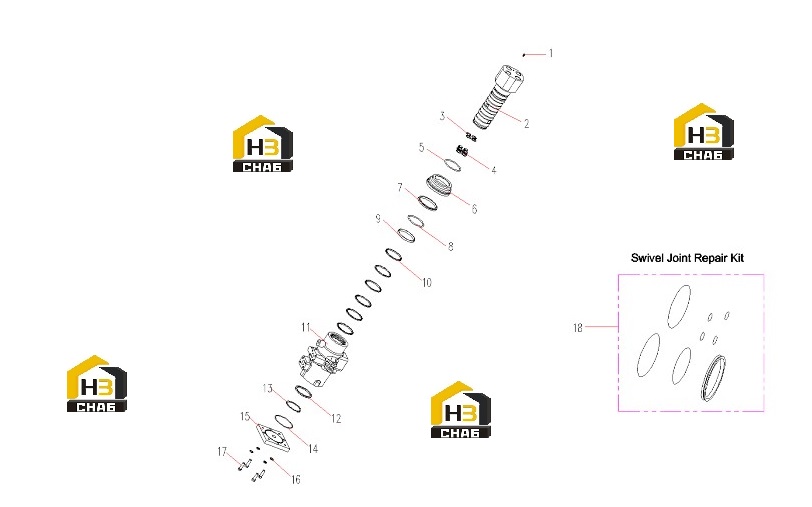

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Conical plug

Каталожный номер:60306072

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rotary shaft

Каталожный номер:60306073

Комплект:1

Примечание:

№ на схеме:3

Наименование:o-ring

Каталожный номер:60306074

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60306075

Комплект:4

Примечание:

№ на схеме:5

Наименование:o-ring

Каталожный номер:60306076

Комплект:1

Примечание:

№ на схеме:6

Наименование:Dust Cover

Каталожный номер:60306077

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dust Ring

Каталожный номер:60306078

Комплект:1

Примечание:

№ на схеме:8

Наименование:o-ring

Каталожный номер:60306079

Комплект:1

Примечание:

№ на схеме:9

Наименование:Wear-proof rong

Каталожный номер:60306080

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rotary sealing ring

Каталожный номер:60306081

Комплект:6

Примечание:

№ на схеме:11

Наименование:Revolving body

Каталожный номер:60306082

Комплект:1

Примечание:

№ на схеме:12

Наименование:o-ring

Каталожный номер:60306083

Комплект:1

Примечание:

№ на схеме:13

Наименование:Baffle

Каталожный номер:60306084

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flexible baffle ring for shaft

Каталожный номер:60306085

Комплект:1

Примечание:

№ на схеме:15

Наименование:End cover

Каталожный номер:60306086

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring washer

Каталожный номер:60306087

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hexagon bolt

Каталожный номер:60306088

Комплект:4

Примечание:

№ на схеме:18

Наименование:Swivel Joint Repair Kit

Каталожный номер:60306104

Комплект:1

Примечание:
