Система гусениц 11772182

← Комплектующие рамы поворотной 11772182 Трубопровод гидравлический центрального шарнира и гидромоторов 12445235 →

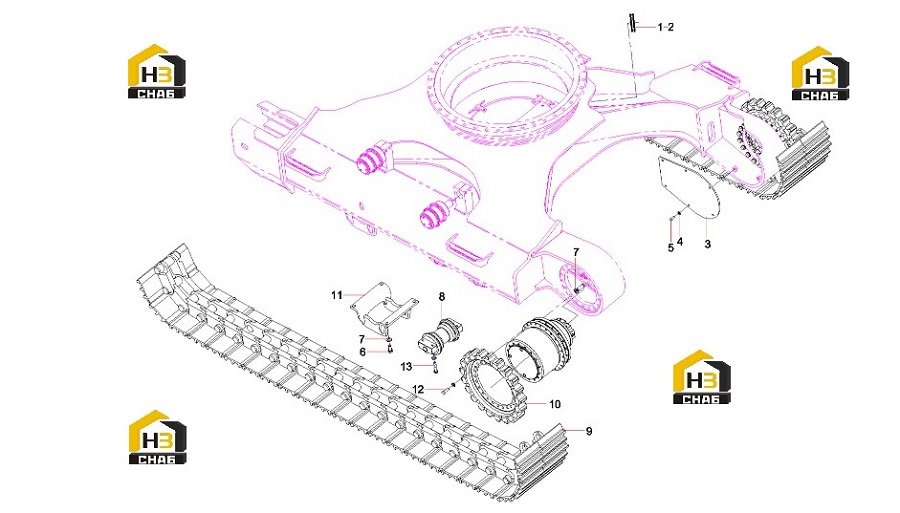

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cable tie

Каталожный номер:A239900000066

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sheath

Каталожный номер:A820606030424

Комплект:2

Примечание:

№ на схеме:3

Наименование:Coverplate, motor

Каталожный номер:10505384

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000514

Комплект:12

Примечание:

№ на схеме:5

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M24x55GB5783 10.9

Каталожный номер:A210111000346

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:16

Примечание:

№ на схеме:8

Наименование:Roller AS, track

Каталожный номер:11358479

Комплект:14

Примечание:

№ на схеме:9

Наименование:track assembly

Каталожный номер:11297036

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sprocket

Каталожный номер:A820403000681

Комплект:2

Примечание:

№ на схеме:11

Наименование:Guide, track

Каталожный номер:A810499000591

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:60022786

Комплект:48

Примечание:

№ на схеме:13

Наименование:Bolt M20x100GB578210.9

Каталожный номер:A210110000205

Комплект:56

Примечание:
