Цилиндр ковша масляный zx26.2 13915265

← Цилиндр стрелы zx26.1 13915254 Цилиндр ковша zx26.3 13915275 →

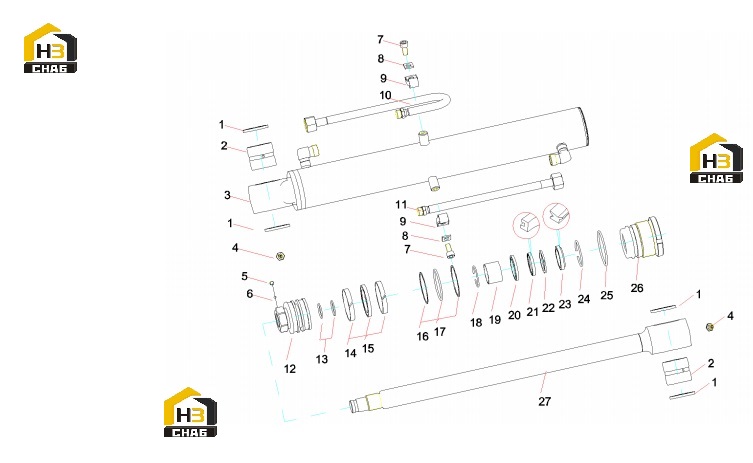

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust ring

Каталожный номер:60255849

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bush ZX50.3.2-3

Каталожный номер:13286916

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder Assem. ZX26.2.2

Каталожный номер:13915268

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A880801010041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer ZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe Clamp ZX35.3.2A-4

Каталожный номер:13046617

Комплект:2

Примечание:

№ на схеме:10

Наименование:Oil Pipe Component ZX26.2.4

Каталожный номер:13915274

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil tube component I ZX26.2.3

Каталожный номер:13915272

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston ZX50.3.3-1

Каталожный номер:13289524

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101001214

Комплект:2

Примечание:

№ на схеме:14

Наименование:Backup Ring

Каталожный номер:B230101000110

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal M70x51.7x7

Каталожный номер:B230101000191

Комплект:1

Примечание:

№ на схеме:16

Наименование:Snap Ring

Каталожный номер:B229900002322

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101001396

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cup

Каталожный номер:60035658

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal ring

Каталожный номер:60035789

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring,seal

Каталожный номер:60035790

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, bearing

Каталожный номер:60035652

Комплект:1

Примечание:

№ на схеме:23

Наименование:Dust Ring

Каталожный номер:60184718

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retaining ring

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:21011012

Комплект:1

Примечание:

№ на схеме:26

Наименование:Guide Sleeve ZX50.3.3-2

Каталожный номер:13289525

Комплект:1

Примечание:

№ на схеме:27

Наименование:Piston Rod ZX26.2.1

Каталожный номер:13915267

Комплект:1

Примечание:
